Ondulin je odolný a pevný střešní materiál s vysokým výkonem. Výrobci dávají záruku na krytí 15 let, ale v praxi je životnost mnohem delší. Složení materiálu zároveň nezahrnuje azbest, díky čemuž je šetrný k životnímu prostředí a odolný vůči okolním vlivům. Nátěr je vhodný do všech klimatických podmínek, protože se nebojí horka ani mrazu.

Bedna na ondulin

Ondulin je lehká střešní krytina. Hmotnost jednoho plechu nepřesahuje 6 kg, což umožňuje úsporu materiálu na laťování, ale tato část střechy je povinná, protože není možné upevnit střechu pouze na krokve.

Materiál pro opláštění ondulinu

Pro aranžování přepravky na ondulin se nejčastěji používá jehličnaté dřevo. Je to dáno vysokým obsahem pryskyřice, která zabraňuje hnilobě dřevěných částí střechy. Výhodou je nízká cena materiálu.

Výběr materiálu je ovlivněn úhlem sklonu ramp:

  • 5-10° - deska, překližka odolná proti vlhkosti, OSB desky, neomítaná deska;
  • 10-15° - tyče o průřezu 4050, 5050, 5060 mm;
  • více než 15° - tyče o průřezu 4050, 5050, 5060 mm, ale umístěné s velkým stoupáním.

Malá hmotnost ondulinu umožňuje vybrat si levnější materiál na přepravku

Pro opláštění ondulinu je důležité zvolit materiál stejné tloušťky, jinak budou zřetelně viditelné výškové rozdíly. Je třeba dávat pozor na vlhkost dřeva, ta by neměla překročit 20%.

Pevnost a stabilitu řeziva na laťování můžete zvýšit nanesením základního nátěru, např. Senezh.

Výpočet kroku přepravky

Kvalitu montáže materiálu a životnost střechy přímo ovlivňuje správný výpočet kroku přepravky. Tento parametr závisí na sklonu střechy:

  • 5-10° - průběžná přepravka (materiál není nutné pokládat od sebe, mezera mezi listy může být 2-5 cm, je lepší je pokládat šachovnicově) ;
  • 10-15° - krok 45 cm;
  • více než 15° - krok 60 cm, ale v oblastech se zvýšenou sněhovou zátěží lze snížit až na 45 cm.

Čím menší je úhel sklonu, tím menší by měl být krok bedny

V místech zvýšené zátěže je vybavena pouze masivní podlaha. Jsou to:

  • místo, kde střecha sousedí se stěnami;
  • kolem komína;
  • kolem vikýřů a střešních oken;
  • poblíž římsy;
  • pod údolími;
  • na skate.

První dvě desky opláštění by měly být položeny s menším krokem než všechny ostatní

Výpočet dřeva

Znáte-li parametry střechy a prken potřebných pro uspořádání přepravky, můžete si spočítat množství řeziva:

  1. Řekněme, že střecha má sklon 15°. Pro takovou střechu jsou vhodné tyče o průřezu 50 x 50 mm. Rozteč latí - 60 cm.Výpočet bude proveden pro svah o rozměrech 35 m.
  2. První dvě a poslední dvě (u hřebene) desky se pokládají blízko nebo s malou mezerou. Celková šířka této části přepravky je 5 x 3=15 cm. To znamená, že výpočet s přihlédnutím ke sklonu je nutné provést pro zbývající střešní prostor 300 - 15=285 cm. Poměr je 60 + 5=65 cm.
  3. Nyní je třeba délku zbývající nezakryté části střechy vydělit opakováním: 285/65=4,4, to znamená, že budou další 4 vodorovné řady latí. Celkový počet řad je 7, tedy první dvě prkna, 4 vodorovné řady latí a poslední prkno.
  4. Délka každé řady je 5 m, což znamená, že celkovou délku desky o průřezu 55 cm lze vypočítat podle vzorce: 5 x 7=35 m.
  5. Výsledné množství je nutné vynásobit dvěma, což se rovná počtu paprsků: 35 x 2=70 m.

Pro sedlovou střechu se sklonem 35m a sklonem 15° je potřeba zakoupit 70 bm prken na laťování. Počet prken pro protimříž se rovná počtu krokví.

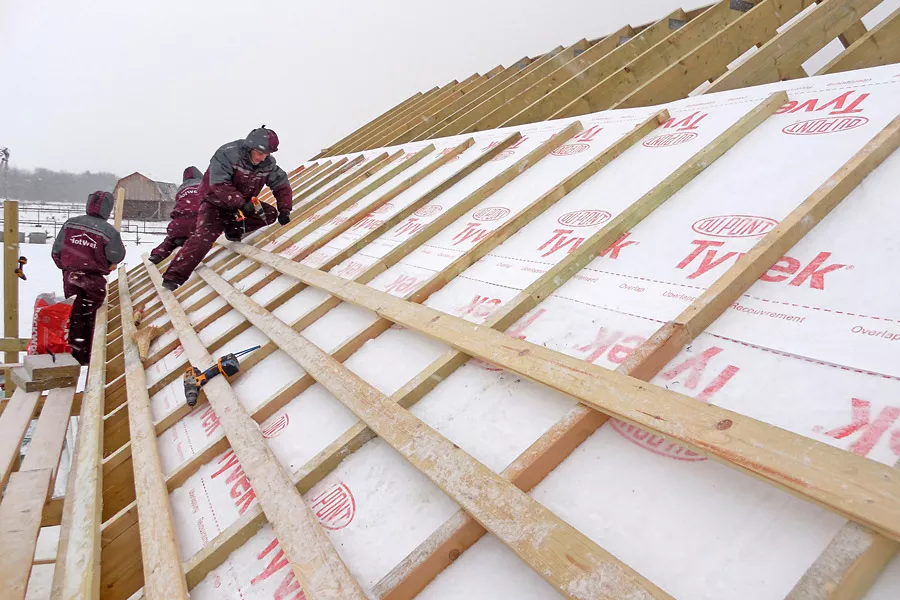

Mřížka poskytuje správnou ventilační mezeru

Postupná instalace přepravky

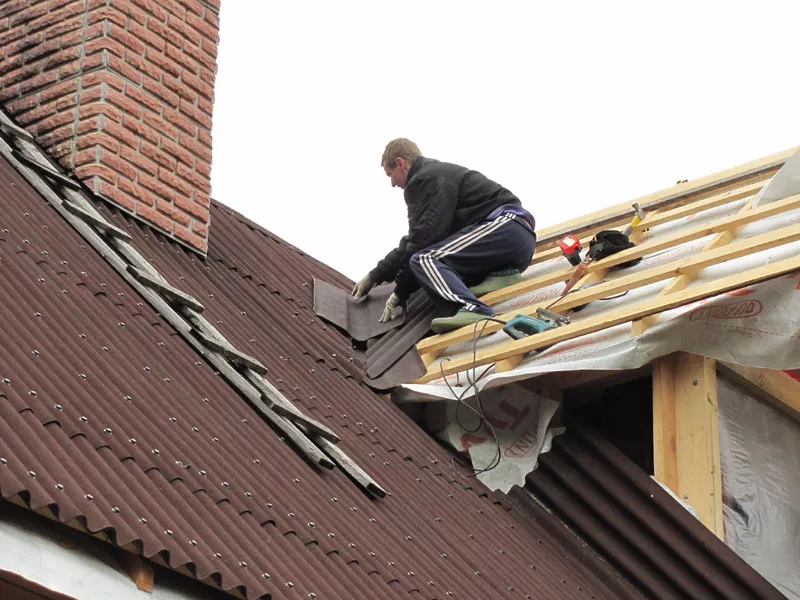

Přepravka je připevněna přes hydroizolaci. Pracovní pořadí je následující:

  1. Instalace protipříhradové mříže, která se skládá z nosníků rovnoběžných s krokvemi. Tato konstrukce zvyšuje pevnost přepravky a také vybavuje nezbytnou ventilační mezeru.

    Nejprve je potřeba namontovat svislé tyče protimříže a poté vodorovné tyče přepravky, které vytvoří větrací mezeru

  2. Oprava startovací lišty. Musí být umístěna přísně v přímé linii přesahu římsy, ale ujistěte se, že tato deska nevyčnívá za přesah. Pro počáteční nosník je vybrán materiál o 10-15 cm širší než všechny ostatní nosníky.
  3. Upevnění druhé latě. Měl by být umístěn s malou mezerou od prvního. K upevnění nosníků lze použít pouze samořezné šrouby. Hřebíky povedou k postupné destrukci dřeva a následně ke snížení životnosti konstrukce. Pokud není možné zakoupit vhodné šrouby, lze je nahradit velkými břidlicovými hřebíky.

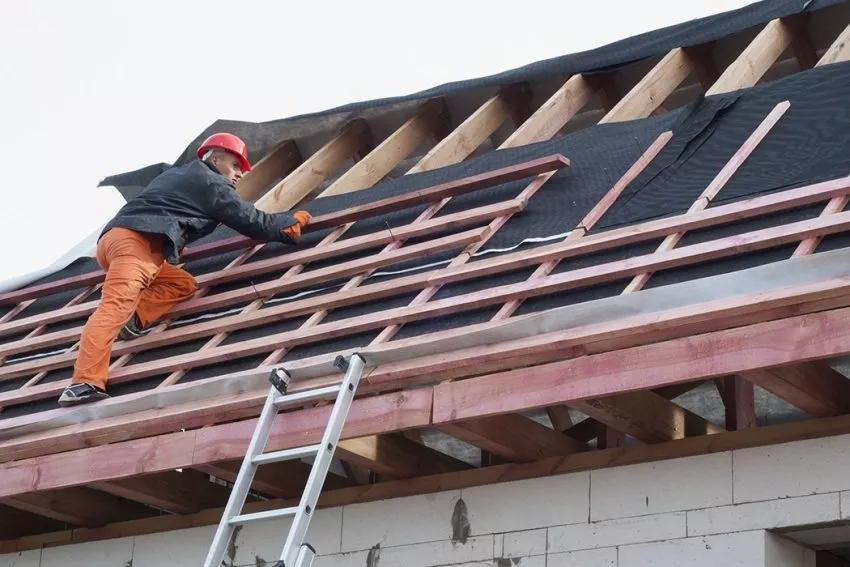

    Latě můžete upevnit pozinkovanými hřebíky

  4. Instalace desek přepravky v souladu se schůdkem, ke kterému je vhodné použít přípravek, což je tyč, jejíž délka se rovná velikosti schodu přepravky. Pokud je délka tyčí menší než délka svahu, doporučuje se je naskládat do šachovnicového vzoru. Tento princip se používá i při uspořádání průběžné přepravky.

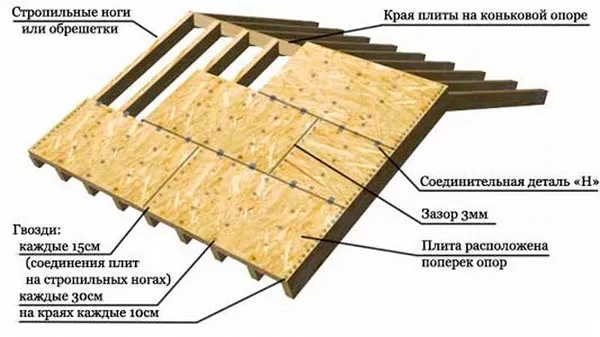

    Plechy průběžného laťování musí být položeny šachovnicově

  5. Konsolidace oblastí se zvýšeným stresem. Způsob závisí na lokalitě. Například na křižovatce svahů musíte nainstalovat dva další nosníky, které budou sloužit jako podpěra pro hřebenový prvek. V místech ventilace nebo komína, vikýře nebo spojení se stěnou je uspořádána souvislá přepravka a desky jsou uspořádány rovnoběžně s hřebenem.

Ondulin pultová mřížka

Mřížka pultu umožňuje vytvořit ventilační mezeru pro odvod páry a kondenzátu. Toto opatření je nutné především při uspořádání střechy ve vytápěném domě. Pokud se v technické místnosti vytvoří studená střecha, není třeba montovat protimříž, protože podkroví takové budovy je otevřené a přebytečná vlhkost je odváděna přirozeným větráním.

Pro odvod páry a kondenzátu jsou potřeba dvě ventilační mezery:

  1. Tvoří se mezi izolací a vlhkostí větruodolnou fólií. Odstraňuje páru, která pronikla do izolace montážními vadami a poškozením parozábrany. Výška první větrací mezery je 4-5 cm.
  2. Mezi fólií na ochranu proti větru a vlhkosti a střešní krytinou. Odvádí kondenzát a vlhkost, která spadla pod střechu zvenčí. Výška druhé větrací mezery je dána rozměry tyčí kontramříže a je rovna 4-6 cm.

Proti mříž se instaluje pouze na střechu vytápěných objektů

Instalace střechy Ondulin

Pokládka ondulinové krytiny se skládá z několika etap. Pečlivé dodržení technologie práce na každém z nich zaručuje vysokou kvalitu konečného výsledku.

Výpočet materiálu

Správně provedený výpočet ondulínových desek vám umožní instalovat střechu bez přerušení. Materiál z různých šarží se navíc může lišit odstínem, který bude patrný již na hotové střeše, proto je potřeba nakoupit plechy v dostatečném množství.

Výpočet bere v úvahu:

  • velikost listu. Standardní parametry jsou 2 m délka a 0,95 m šířka, přítomnost 10 vln;
  • velikost přesahu, která se liší v závislosti na úhlu střechy (do 15° - 30 cm při uspořádání průběžné přepravky, více než 15° - 15-20 cm);
  • velikost bočního přesahu závisí také na sklonu svahů (do 15° - 2 vlny, více než 15° - 1 vlna).

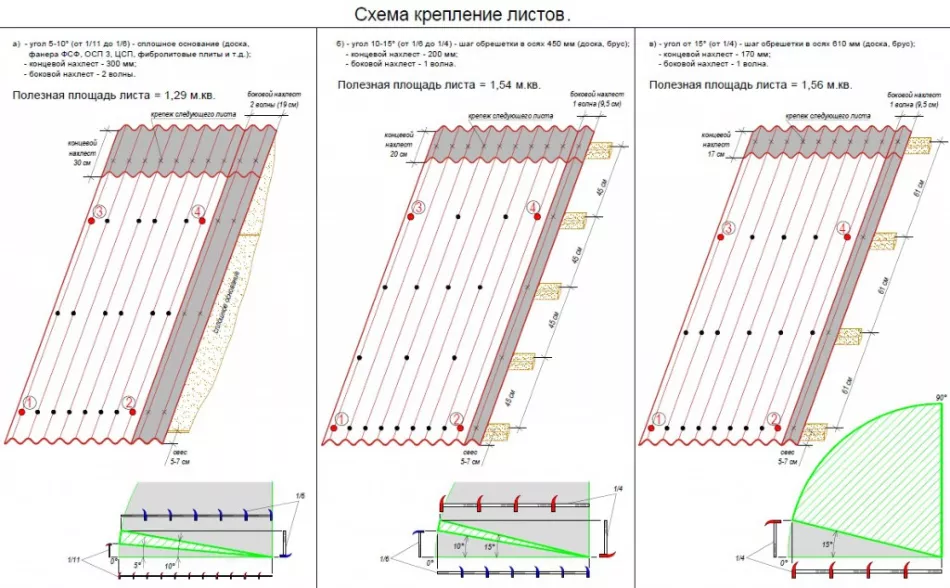

Každý list ondulinu má užitečnou plochu, která závisí na překrývání

Přesahy a přesahy snižují užitnou plochu materiálu. Při nákupu ondulinu je nutné k vypočtenému množství přidat dalších 10-15% zásob na manželství, boj a ořezávání (15-20%, pokud má střecha složitý tvar s velkým počtem přechodů a rohů).

Znáte-li tyto parametry, můžete snadno vypočítat požadované množství materiálu podle pokynů:

  1. Vypočítejte plochu svahů. K tomu můžete použít matematické vzorce. Chcete-li například najít oblast obdélníku, vynásobte délku jedné strany délkou druhé. Udělejme výpočet pro střechu s lineárními parametry sklonu 10 m (délka hřebenového trámu) a 3 m (délka přesahu římsy).Plocha takového sklonu je 10 x 3=30 m2Plocha sedlové střechy správného tvaru je tedy 30 x 2=60 m2
  2. Vypočítejte použitelnou plochu ondulinové desky. Tento parametr závisí na překryvech. Například úhel střechy je 15 °, takže přesah bude 15 cm a boční přesah bude 1 vlna. Na základě těchto parametrů bude velikost ondulinové desky 195 - 15=180 cm (1,8 m) na délku a 96 - 9,5=86,5 cm (0,86 m) na šířku. Užitná plocha se vypočítá podle matematického vzorce: 1,8 x 0,86=1,55 m2
  3. Vypočítejte správné množství materiálu, které stačí na pokrytí celé střechy. To musí být provedeno vydělením celkové plochy svahů plochou ondulinové desky (ve výpočtech musíte použít parametr použitelné plochy): 60 / 1,55 \u003d 38,7. Zaokrouhlete až na 40 listů.
  4. Vypočítejte zásoby. K přijatému počtu listů materiálu je třeba přidat 10% za zásobu nebo 40 x 0,1 + 40 \u003d 44 listů.

Pro sedlovou střechu se sklonem 15° a sklonem 103 m je potřeba zakoupit 44 standardních ondulínových plechů. Cena jednoho listu je od 270 rublů (v závislosti na regionu a typu materiálu). To znamená, že minimální náklady budou přibližně 12 tisíc rublů.

Zastřešení Ondulin

Ondulin je nátěr, který nutně nevyžaduje střešní koláč. Tento materiál neztrácí své provozní vlastnosti kvůli nedostatku hydro nebo parozábrany, izolace, ale pokud je dům obytný, pak je izolace povinná. V tomto případě se doporučuje vybavit střešní dort následujícími vrstvami (odspodu nahoru):

  • parotěsná fólie (v kombinaci s ondulinem lze použít fólii "Ondutis R70" );
  • izolace (minerální vlna nebo pěnový polystyren);
  • hydroizolační membrána (" Ondutis SA130" při absenci ventilační mezery a "Ondutis SA115" , pokud existuje ventilační mezera);
  • pultová mříž;
  • přepravka;
  • ondulin.

Doporučuje se zateplovat obytné budovy

Pokyny krok za krokem pro montáž ondulínových plátů

Můžete to udělat sami, pokud budete přísně dodržovat technologii. Pořadí práce:

  1. Pokládá se první list. Musí být umístěn v pravém dolním rohu rampy. První list musíte umístit tak, aby přesahoval 5 cm za okap. Dříve musíte pod plech vložit římsovou výplň s větracími mezerami. Pokud se neplánuje větrání podkroví, lze tento krok přeskočit.

    Začněte upevňovat ondulin od pravého dolního rohu svahu

  2. Plechy jsou k nosníku přepravky připevněny speciálními hřebíky (20 kusů na 1 list), které jsou uspořádány v několika řadách (spodní řada - v každé vlně, další řada - v každém druhém hřebeni vlny) . Hřebíky pro ondulin mají zpravidla klobouk vyrobený z polyvinylchloridu nebo propylenu.

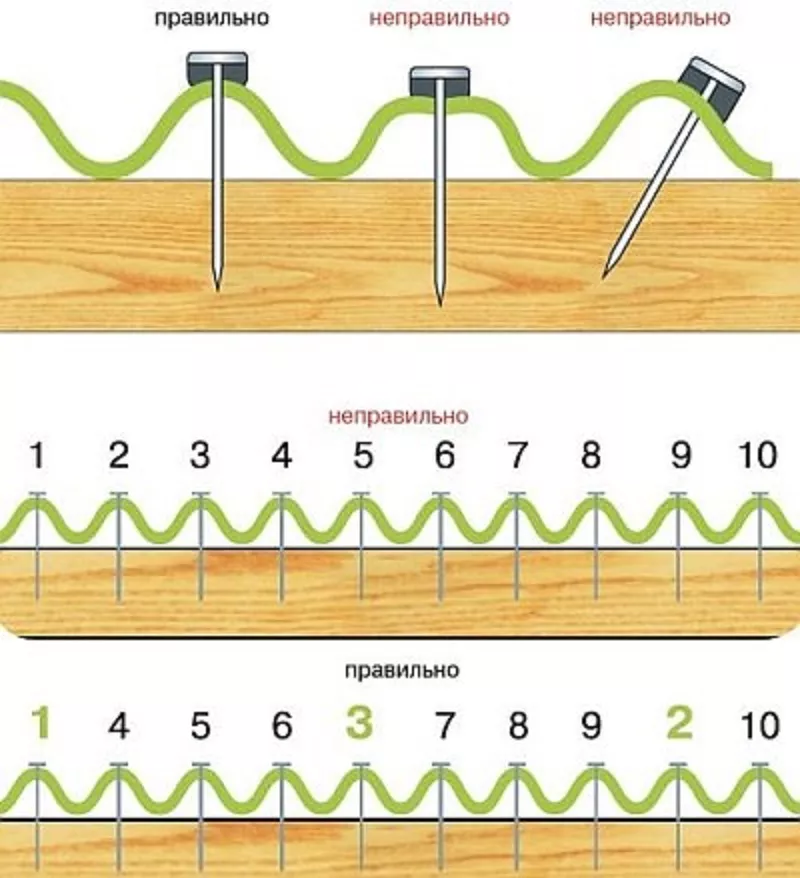

    Ondulínové prostěradla se připevňují dvěma řadami hřebíčků

  3. První řada je položena, přičemž se bere v úvahu vypočtený přesah. Listy musíte upevnit hřebíky v určitém pořadí: nejprve upevněte list na obou stranách, poté hřebík umístěte doprostřed listu ve vlně a teprve potom zatlučte upevňovací prvky na správném místě.

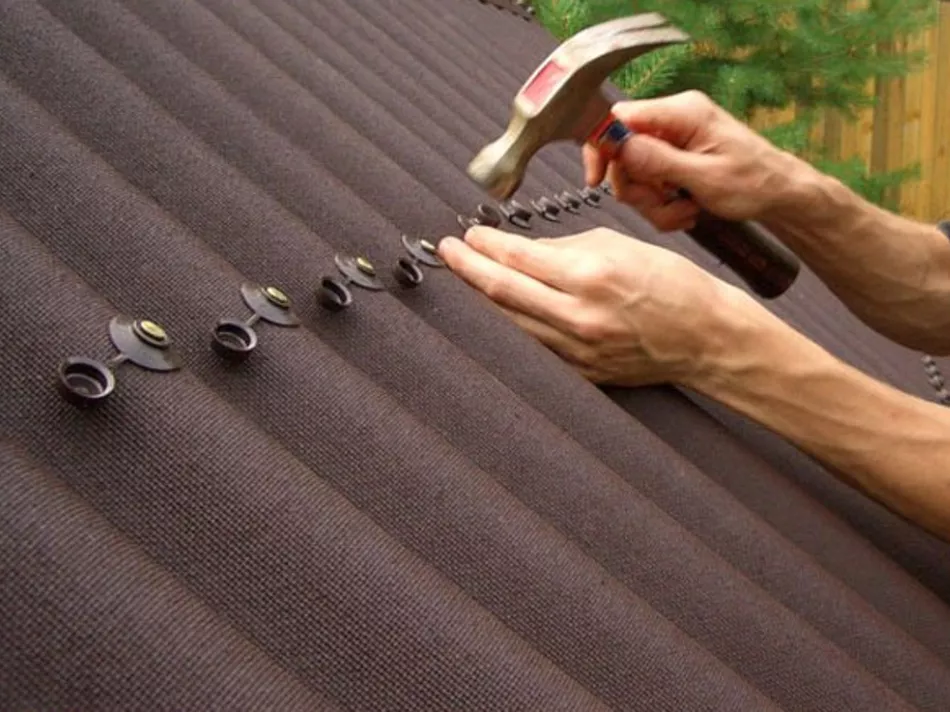

    K fixaci ondulinu je potřeba použít speciální hřebíky s čepičkami

  4. Probíhá montáž zbývajících plechů střešní krytiny. U druhé řady musíte udělat svislý řez (běžnou pilkou) pro první list, abyste zajistili šachovnicové rozložení. Ondulínové listy druhé a následujících řad jsou umístěny s překrytím.

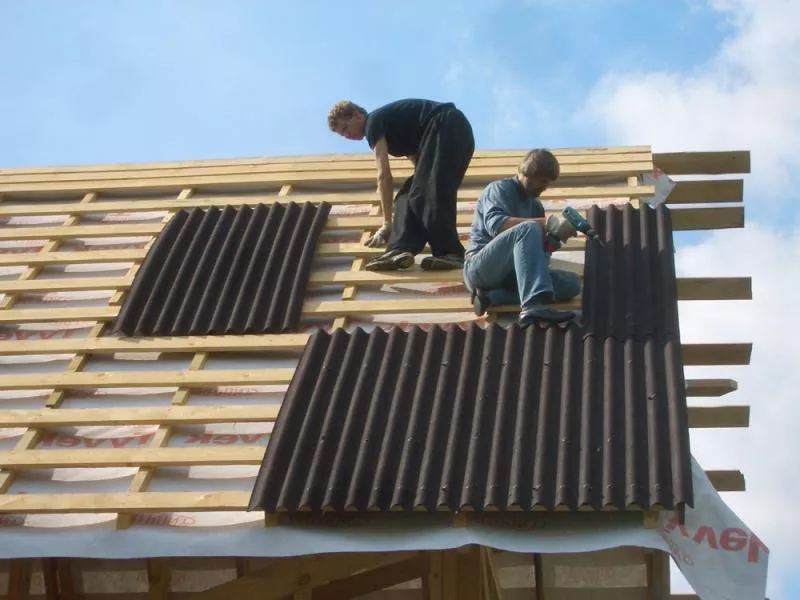

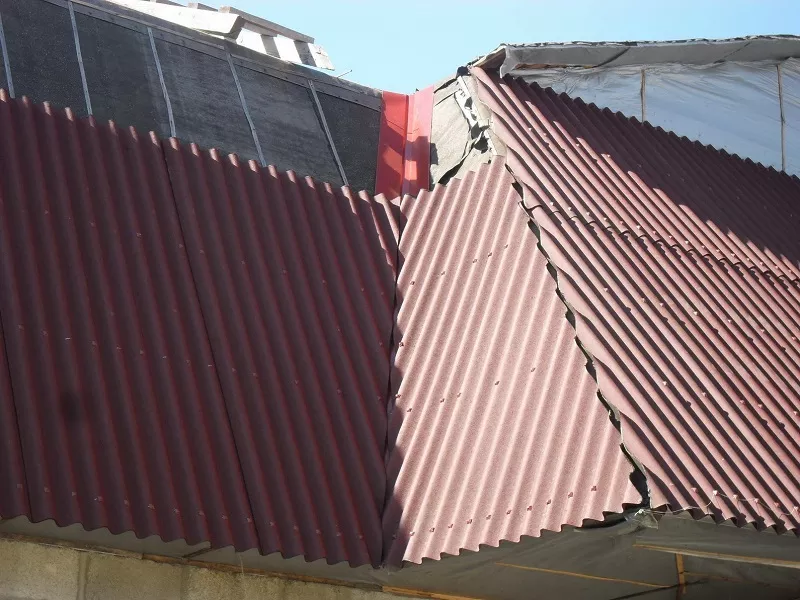

    Platy ondulinu je nutné pokládat šachovnicově s ohledem na vypočítané rozměry přesahu a přesahu

  5. Spoje jsou utěsněny. V případě nutnosti hydroizolace spojů použijte izolační pásku Onduflash. Je speciálně navržen pro práci s ondulinem. Páska má lepicí vrstvu, což usnadňuje práci s ní. Stejný materiál je účinný také v případě izolace spojů střešního materiálu s vikýři, což dodá střeše konečný vzhled.

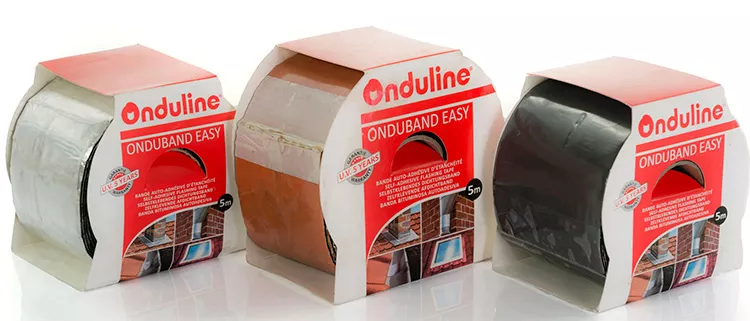

    Pásku Onduflash můžete použít k utěsnění spojů a spojů

Natažené lano můžete použít k vyrovnání plátů ondulinu nebo k zajištění rovnoměrnosti řady hřebíků. Připevňuje se k zavětrovacím deskám v požadované vzdálenosti od jejího okraje, přičemž se zohledňují rozměry ondulinové desky a vypočtený parametr přesahu.

Video: technologie pokládky ondulinu

Instalace dalších prvků

Dokončení střechy je dáno doplňkovými prvky, které se montují po položení ondulinu:

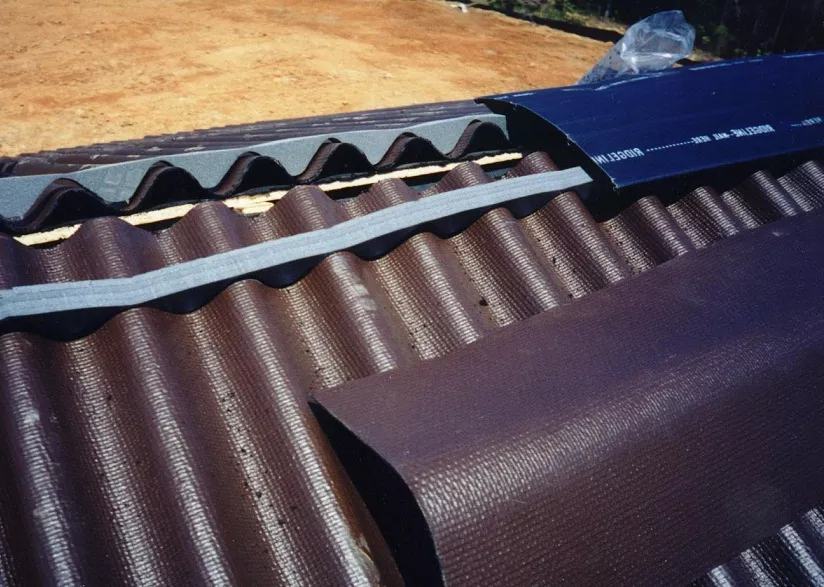

  1. Konyok. Montuje se v horní části střechy, na křižovatce svahů s přesahem 12 cm.Chcete-li vytvořit hřeben vlastními silami, musíte horní listy protáhnout křižovatkou a přibít protilehlý svah nahoře. Doporučuje se provádět takovou práci v horkém počasí, kdy ondulin změkne. Při instalaci hotového hřebene musíte nejprve položit izolační pásku (pokud není střecha odvětraná, lze použít tmel). Tento prvek je připojen ke souvislé přepravce pro každou vlnu ondulinu. Hřebíky by měly být umístěny ve vzdálenosti 50-70 mm od okraje hřebene. Konce přídavného prvku jsou uzavřeny zátkami vyrobenými z překližky nebo desek s kulatým vrcholem.

    Místo, kde je hřeben připevněn, musí být dodatečně vodotěsné a trhliny by měly být utěsněny tmelem

  2. Zástěra. Tento prvek se používá pro uspořádání křižovatek, například ke stěně nebo při vedení potrubí střechou. Zástěra se skládá ze dvou částí: jedna je položena pod střešním materiálem a druhá je připevněna k přední části ondulinu a přilehlé stěně pozinkovanými hřebíky.Kromě toho se doporučuje, aby byly spoje prvků ošetřeny tmelem.

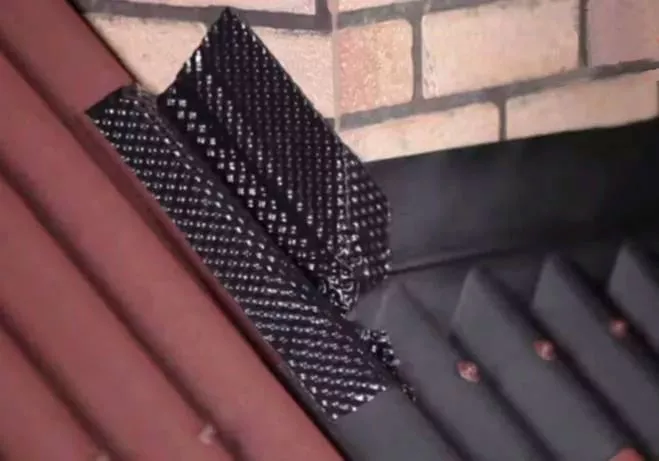

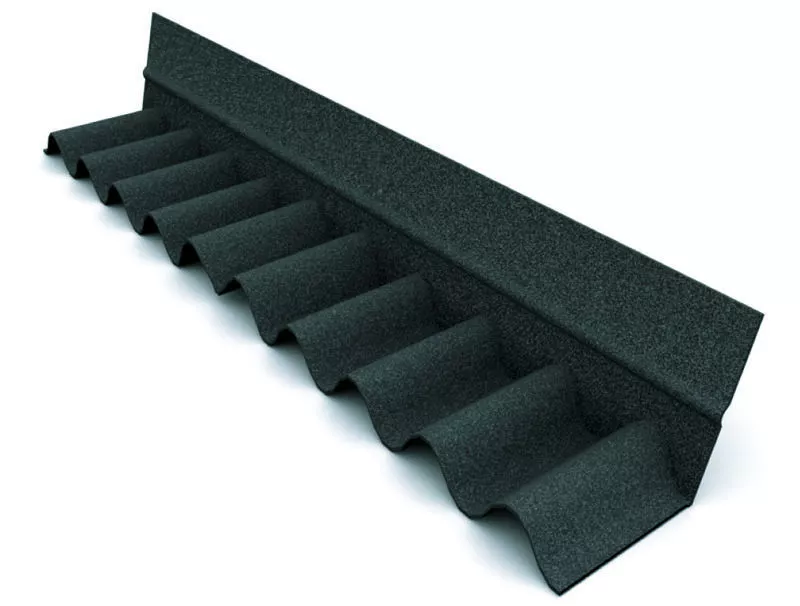

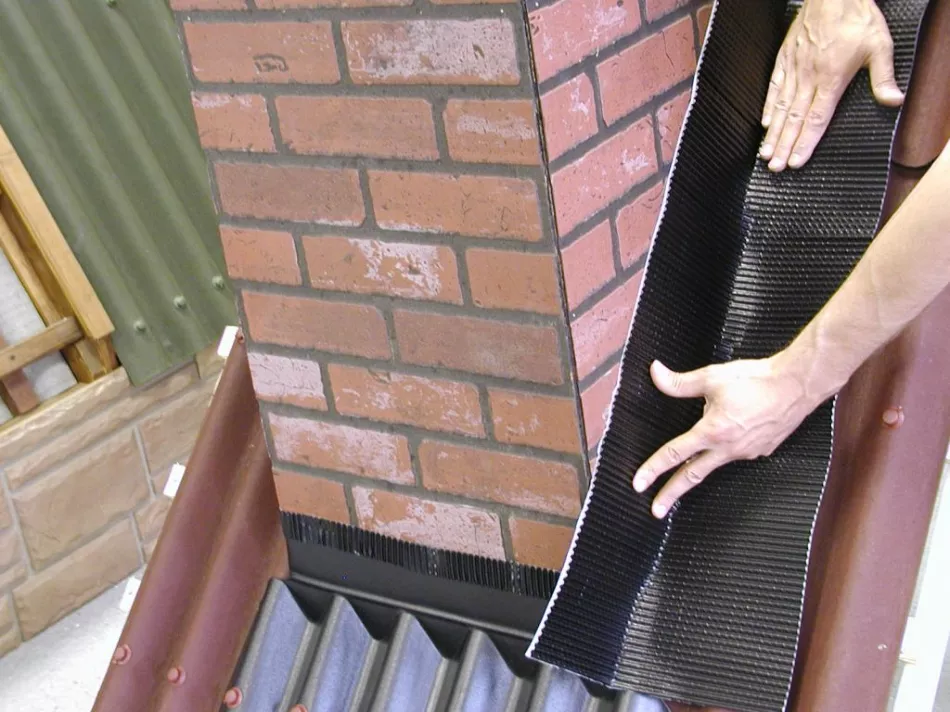

    Napojení na stěnu nebo potrubí je vybaveno speciálními zástěrami

  3. Vendova. Může být vnitřní i vnější. Vnitřní údolí je namontováno na bedně (v tomto místě by mělo být pevné) pod střešním materiálem. První prvek se položí v jedné rovině s římsou, všechny následující prvky se položí s přesahem 15 cm. Poté se nainstaluje ondulin, který je nutné vodorovně řezat pilou na dřevo nebo kotoučovou pilou. Ondulínové plechy by se neměly pokládat do sebe, přídavek od osy úžlabí by měl být 5-10 cm.Vnější úžlabí kromě praktické funkce plní i dekorativní. Tento přídavný prvek by měl překrývat list ondulinu o 5 cm nebo více. Začněte pracovat ze strany okapu. Upevnění se provádí pozinkovanými hřebíky o průměru 2-3 mm se speciálními uzávěry, které zabraňují úniku v upevňovacích bodech.Krok fixace je 20-30 cm.Je nutné ustoupit od okraje ve vzdálenosti asi 20-30 mm. Pokud je nutné spojit více prvků, nemělo by se zapomínat na nutný přesah 10 cm a v případě začínajících spodních prvků - 20 cm.Spoje lze dodatečně utěsnit silikonovým tmelem.

    Střešní údolí Ondulin se skládá ze dvou částí: vnitřní a vnější

Uspořádání průchodu potrubí ondulinem

Při instalaci ondulínové střechy na obytný dům je nutné vyvést odvětrávací nebo komínové potrubí. Tento střešní prostor musí splňovat následující pravidla:

  • komín umístěte co nejblíže hřebeni, ale dál od střešních oken;
  • pro zpevnění komína nelze použít příliš tvrdé materiály, k tomu je k dispozici speciální přídavný prvek z ondulinu.

Technologie pro uspořádání průchodu potrubí ondulínem je následující:

  1. Nejprve musíte nainstalovat další latě.
  2. Dále připevněte speciální krycí zástěru, která musí být položena tak, aby zakrývala jednu vlnu na každé straně trubky. Lze jej přibíjet hřebíky přímo na střešní krytinu.

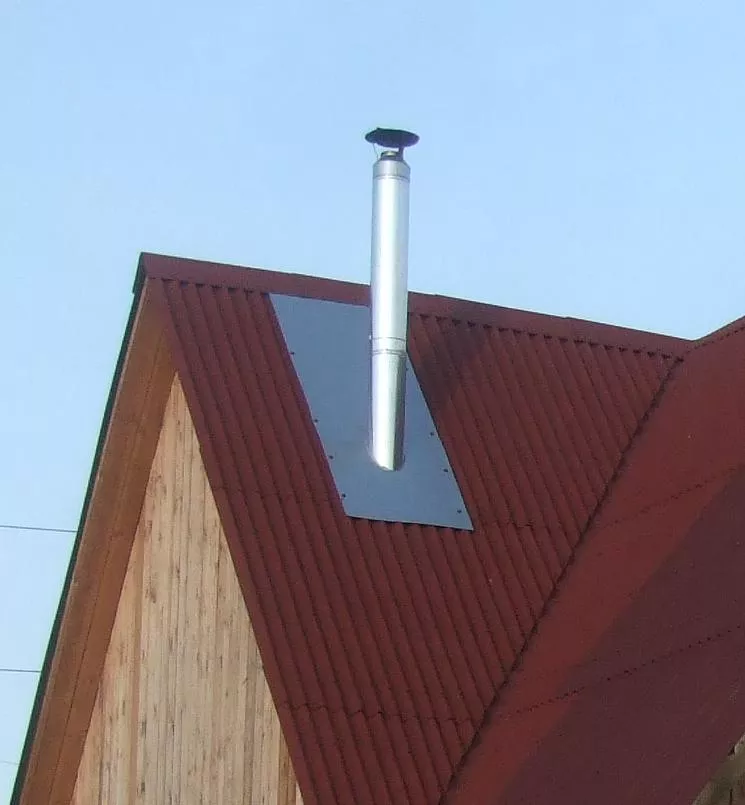

    Doporučuje se umístit trubku na střechu ondulinu blízko hřebene

  3. Nyní je potřeba utěsnit spoje, k čemuž je vhodná páska Onduflash.

    " Onduflash" je těsnicí materiál speciálně navržený pro ondulin

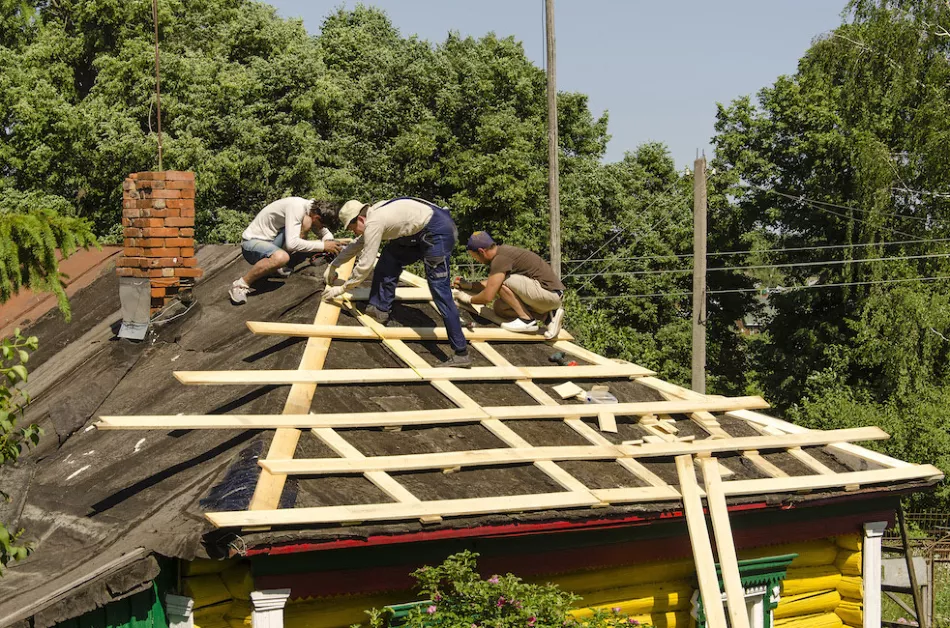

Ondulin přes starou břidlicovou nebo střešní krytinu

Ondulin je vybíravá střešní krytina, takže při přestavbě není nutné starou střechu odstraňovat. Ale v tomto případě bude vyžadována pečlivá příprava povrchu. Povinné:

  • vyčistit střechu od suti, mechu, listí;
  • prohlédněte povrch a odstraňte všechna oteklá místa;
  • odřízněte utržené kusy střešní krytiny (nebo je opravte, je-li to jednodušší), odstraňte úlomky břidlice.

Jinak se technologie instalace ondulinu neliší. Po přípravě povrchu musíte přepravku vybavit na starou střechu. Pokud je to břidlice, akce jsou následující:

  1. Nejprve si připravte všechny potřebné materiály a nástroje, zejména přímo ondulin a dřevo na bednu. Pokud jde o nářadí, neobejdete se bez kladiva, pilky, šroubováku, čtverce a tužky s metrem. Dodatečně se také doporučuje nainstalovat žebřík, který vám pomůže pohybovat se po střeše.

    Střešní žebřík dělá chůzi po střeše bezpečnější

  2. Na tyčích pro svislé laťování udělejte zářezy podle velikosti starého hřebene, na tyčích pro vodorovné laťování - v místech překrytí břidlicových plechů
  3. Udělejte otvory v břidlici v místech připevnění podélné přepravky. V tomto případě musíte věnovat pozornost umístění břidlicových hřebíků, protože pod nimi je stará přepravka. K těmto hřebíkům se doporučuje přišroubovat upevňovací prvky pro ondulin.
  4. Nainstalujte svislé tyče v každé páté vlně a upevněte je galvanizovanými samořeznými šrouby o délce 8 cm s krokem instalace ne více než 50 cm.

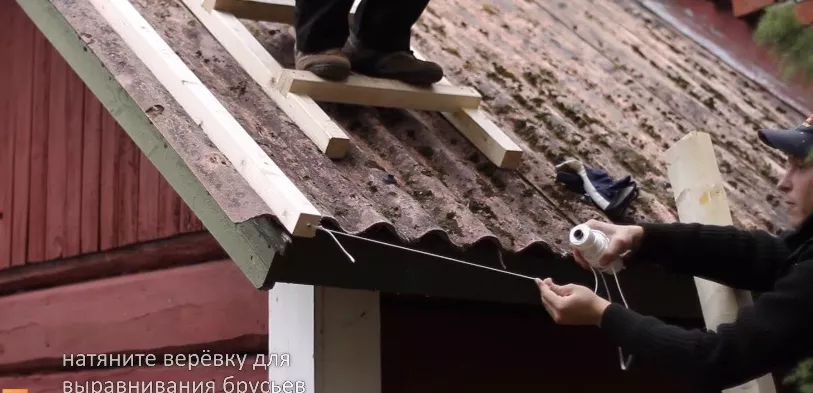

    Lano natažené mezi dvěma krajními tyčemi vám umožní instalovat prvky přepravky co nejrovnoměrněji

  5. Namontujte vodorovné tyče v krocích po 61 cm.
  6. Vyzkoušejte ondulínové desky, protože přesah nové střešní krytiny by neměl být větší než 7 cm a odsazení od koncové části by mělo být 1 vlna. Chcete-li určit velikost horního listu, musíte jej vyzkoušet. Poté můžete listy ondulinu zafixovat umístěním hřebíků do každé vlny od spodního okraje a uprostřed listu - v šachovnicovém vzoru. Přesah druhé řady je 17 cm, v místě hřebene - 12 cm.

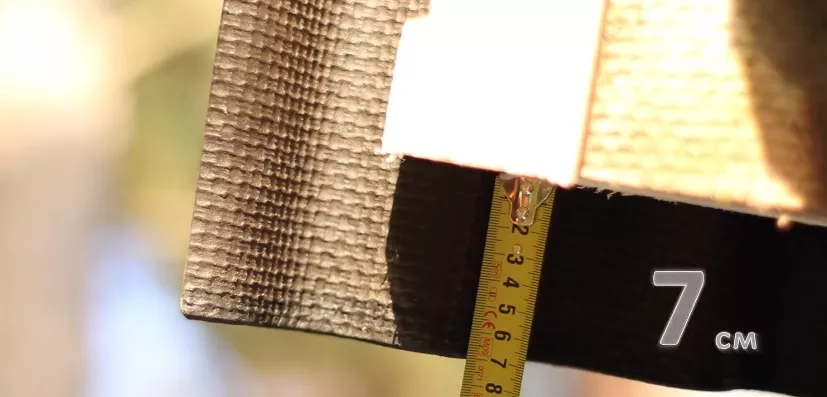

    Nemůžeš udělat moc převisů, protože takový materiál vítr odfoukne

Pokud je ondulin namontován na střešním materiálu, musíte dodržet tento plán:

  1. Položte tyče podél svahu a upevněte je galvanizovanými hřebíky o délce 12 cm.
  2. Latě připevňujte v krocích po 60 cm.

    Při instalaci ondulinu na starou střechu se instaluje i přepravka

  3. Uspořádejte ondulin a zafixujte jej podle standardního schématu.

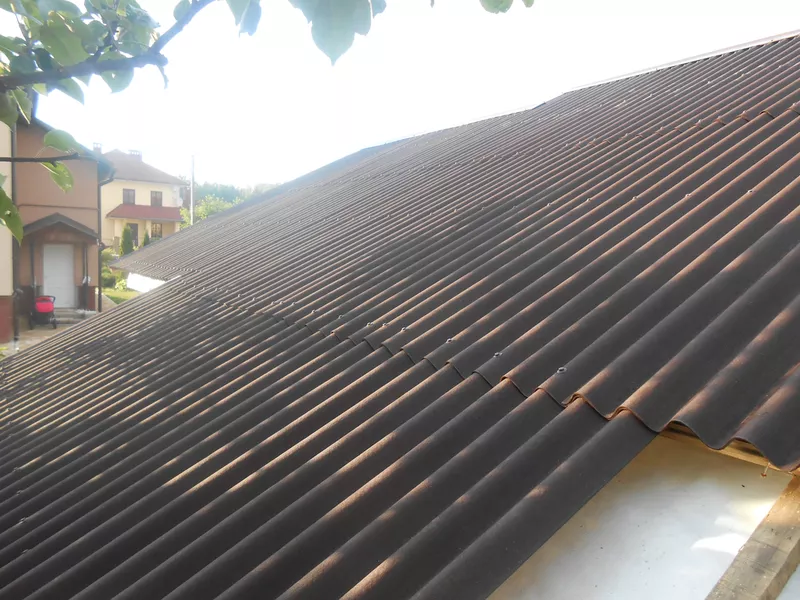

    Ondulin můžete položit i na starou střechu bez demontáže stávající střešní krytiny

Video: pokrytí staré střechy ondulínem

Oprava střechy Ondulin

Pokud se na plechu objeví trhliny, přes které může vlhkost pronikat do střešního koláče, může být nutné provést opravu. K opravě malých částí střechy (úlomky, praskliny atd.) se používá speciální lepicí opravná páska nebo tmel. Plán opravy je následující:

  1. Vyčistěte povrch od nečistot, nečistot, odmastěte lakovým benzínem nebo benzínem.
  2. Z lepicí pásky požadované délky odstraňte papírovou ochrannou vrstvu (kousek materiálu by měl být o 3-5 cm větší než trhlina z každé hrany), poté tento kousek přilepte na poškozený povrch.
  3. Pásku pečlivě přitlačte, vyhlaďte, případně natřete barvou do barvy krytiny.

    Malé poškození lze opravit lepicí páskou

Pokud je poškození průchozí s průměrem do 8 mm, můžete použít záplatu:

  1. Vyberte si kus materiálu správné velikosti. Náplast by měla zakrývat otvor na šířku o 1 vlnu na každé straně, na délku - o 15-20 cm na každou stranu.
  2. Povrchy střech a záplaty by měly být očištěny kovovým kartáčem a odmaštěny.
  3. Na oba povrchy naneste bitumenový tmel a nainstalujte záplatu na místo.

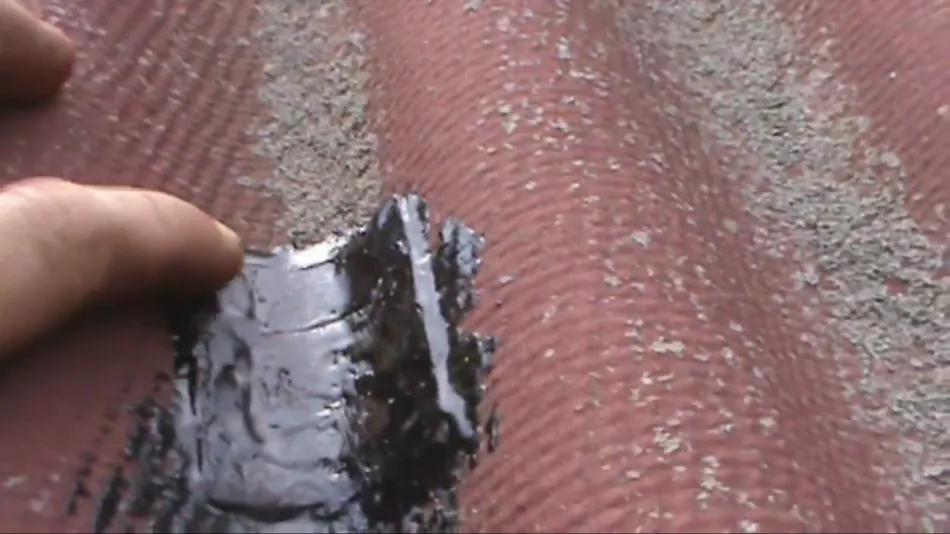

    Tmel nanesený na povrch střechy a záplatu

  4. Pod plachtu položenou výše dejte velkou záplatu a přibijte ji k bedně podél hřebenů vln.

V případě vážnějšího poškození jsou plechy nebo doplňkové prvky vyměněny. Zároveň je nutné demontovat nejen poškozený plech, ale i sousední plechy, protože jedině tak nemohou být poškozeny při pokládání nového materiálu. Samotný proces výměny je následující:

  1. Poškozený list se odstraňuje. Nehty se vytrhávají nebo odřezávají bruskou.
  2. Uvolněte a částečně odstraňte upevnění dvou horních a jedné boční plachty.
  3. Pod vrstvu položenou výše se vloží nová vrstva ondulinu a upevní se v souladu s pokyny.

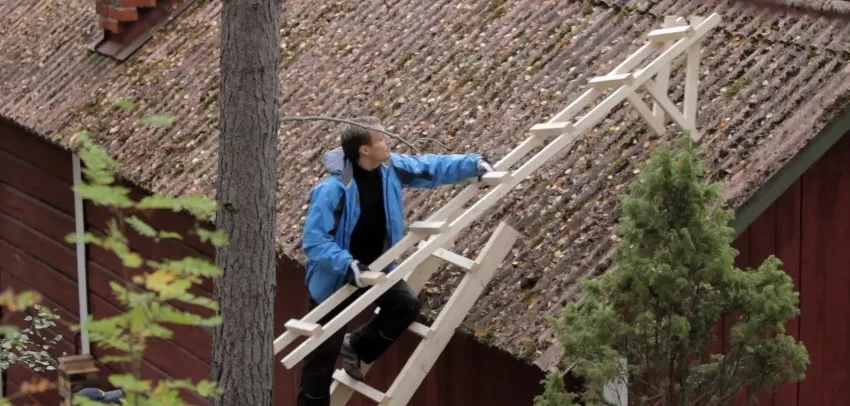

Speciální žebřík-žebřík vhodné délky je schopen zajistit bezpečnost při opravách. Chcete-li se pohnout, musíte stoupnout na střed schodu, zatímco držení okrajů je nemožné, protože to může vést k pádu schodů.

Schodišťový žebřík poskytuje správnou úroveň bezpečnosti při práci na střeše

Video: oprava drobných poškození střechy ondulinem

Ondulin je střešní materiál s dobrými provozními vlastnostmi. Jeho instalaci lze provést ručně a na starý povlak z břidlice nebo střešního materiálu. Periodická kontrola střechy a její čištění výrazně prodlouží životnost střechy s minimálními opravami.
