Pokud potřebujete ohýbat velké množství trubek, ale není na to čas a úsilí, nabízíme vám, abyste si za 15 minut sestavili příslušenství pomocí vlastních rukou, což usnadní vaši práci a vyrobí velké množství oblouků v poměrně krátké době.
K tomu potřebujeme
- Profilové potrubí 15 až 15 (10 až 10).
- Několik ložisek
- Jakákoli kovová základna, na které bude naše zařízení spočívat
- Bulharsky
- Vrták
- Šrouby
- 2 čepy pro montáž
- Matice
- Elektrody nebo svařovací stroje
Pojďme začít
Krok 1. Je nutné vytvořit "vlásenku". Abychom toho dosáhli, vezmeme 2 cvočky pro připevnění a přivaříme je tak, aby jeden byl kolmý na druhý. To je druh detailů, které bychom měli získat.

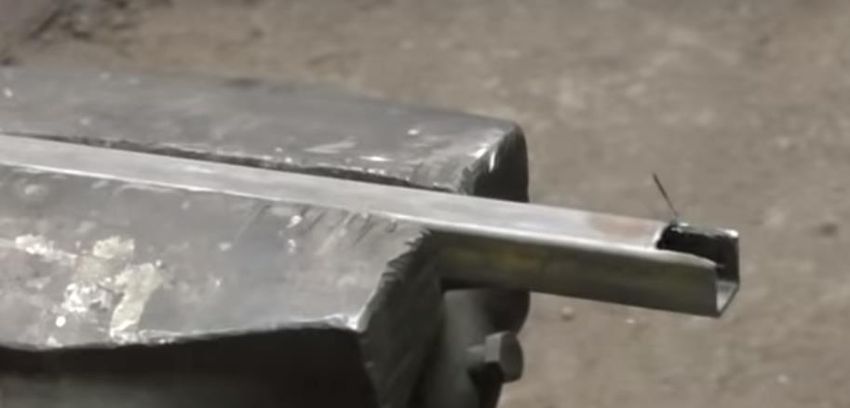

Krok 2. Musíme to udělat - nařezat malé talíře asi 2 cm na profilové trubce nad a pod základnou Tento proces se provádí pomocí brusky. (na obrázku je vyříznutá část shora, totéž musí být provedena zdola)

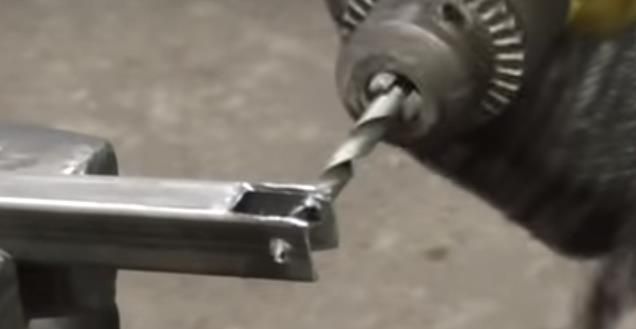

Krok 3. Pomocí vrtáku proveďte malé otvory na boku trubky.
Krok 4. Vložíme dvě ložiska do výsledného otvoru pomocí samořezného šroubu.

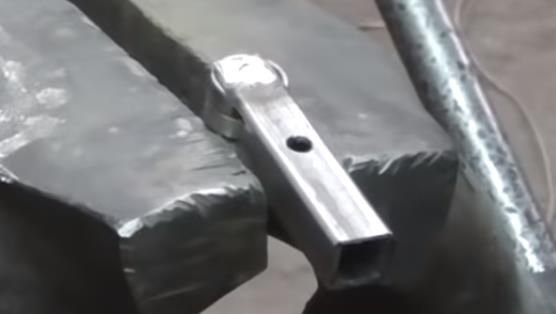

Krok 5. Hrana, na které není klobouk, přivaříme ložisko k trubce, klobouku samotnému a zbytku samořezného šroubu musí být odříznuty a také utěsněny. Výsledkem by měl být takový detail.
Krok 6. Je nutné vidět trubici a nechat část, kterou jste vytvořili.

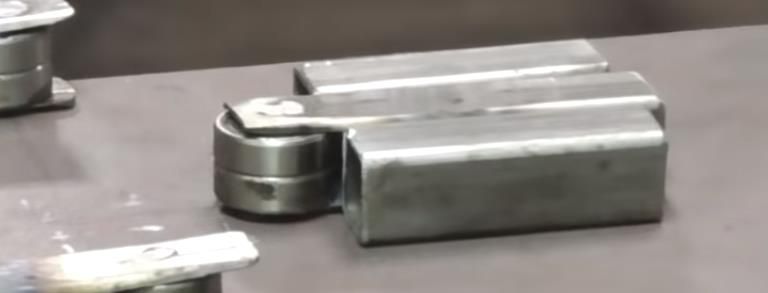

Krok 7. Dále, ze zbývající části potrubí, uděláme dvě identické s první částí. Pro další práci potřebujeme 3 kusy takových „válečků“. Dva z nich budou mobilní a třetí nehybní. Proč je třeba vidět dále.

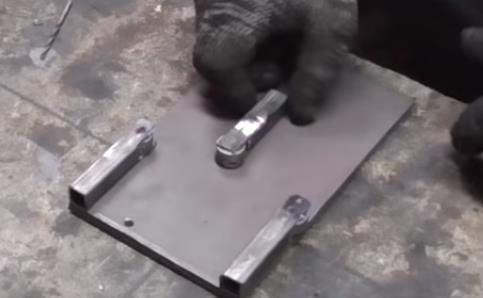

Krok 8. Svaříme tři dříve vyrobené díly na hustou kovovou základnu. Dva z nich budou umístěny na dvou stranách obdélníkové základny, třetí bude přesně uprostřed.

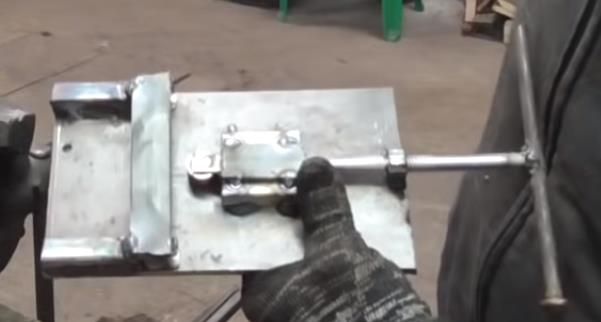

Krok 9. Na kovovou základnu jsme přivařili 3 díly a „vlásenku“, kterou jsme vyrobili dříve. Aby nedošlo k vypadnutí pohyblivé části, vytvoříme 2 vodítka ze zbytků potrubí.
Krok 10. Připájejte sponku do vlasů

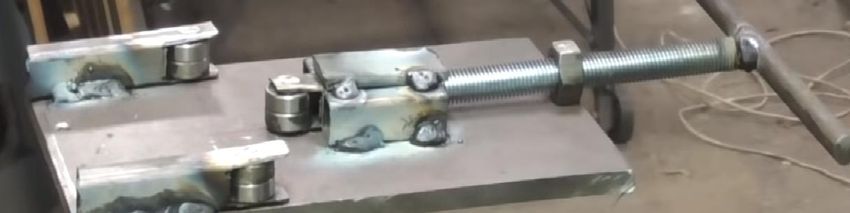

Krok 11. Nakonec bychom měli takové zařízení získat. Tam se vloží obrobek, ručně se zatlačí a ohne.
Výsledkem je, že pomocí našeho zařízení můžete trubku ohnout, vytvořit oblouk za pouhých 10 sekund a bez velkého úsilí.
