Pro majitele domů je zahradní vrtačka nezbytným nástrojem. Otočné límce jsou vyrobeny studny různých hloubek. Není možné vrtat půdu všude - tam, kde se nachází kamenitá půda s velkými vměstky tvrdých hornin, nelze vrták použít. V měkkých půdách se ručně vyráběný vrták do země s vlastníma rukama vyrovná s vykopáním poměrně velké hloubky půdy.

Ruční nástroje

Stavba plotů, podpora skleníků, základy malých budov se provádí pomocí bagru. V místech, kde není centrální přívod vody, je aquifer dosažen ruční vrtačkou. Vlastní nástroje vytvářejí v půdě dutiny pro stavbu železobetonových pilot. Vykopané studny jsou vyplněny vyztuženým a tekutým betonem, čímž získávají sloupky pro struktury na osobním pozemku.

Konstrukce

Média publikují mnoho možností pro domácí návrhy ručních nástrojů. Sjednocuje je jedna myšlenka - vykopat určitý průměr a hloubku pomocí fyzické síly člověka.

Ruční vrták se skládá z několika hlavních částí:

  • držák (držadlo);
  • hřídel (tyč);
  • prodlužovací šňůry;
  • řezací hlava (šroub);
  • šrot (vrchol).

Držák

Rukojeť nástroje je elektrická páka, která pomocí rukou pracovníka informuje o rotačním pohybu hřídelem do řezacího orgánu vrtačky. Ocelový držák je vyroben ze stejného průměru jako trubka hřídele. Obvykle to vypadá jako písmeno „T“. Rukojeť je přivařena kolmo na tyč. Existují modely, kde je držadlo připevněno koaxiálně k hřídeli několika ohyby. Trubky jsou umístěny na svislé části držáku tak, aby ruce pracovníka nebyly vystaveny tření držadla.

Hřídel

Tyč je vyrobena z vodovodního potrubí. Průměr tyče je od 1 do 1 palce. Nedává smysl, aby byla hřídel silnější - otáčení vrtáku bude vyžadovat hodně úsilí. Držák je přivařen na jednom konci osy a na druhé straně je připojena řezná hlava, která končí špičatým vrtákem (vrcholem).

Prodlužovací kabely

Další části hřídele umožňují zvětšit hloubku průchodu řezací hlavy na 10-15 m. Sekce jsou vybaveny šroubovými spoji. Délka hřídele se zvětšuje instalací dalších částí tyče.

Řezací hlava

Hlavní pracovní těleso vrtáku je navrženo tak, aby uvolnilo zeminu a tlačilo ji nahoru. Rovina lopatek, odřezávající vrstvy půdy, hromadí Zemi na svém povrchu. Půda se odstraní při příštím vytažení zařízení ze studny na povrch.

Šrot

Vodicí hřídel může být vyrobena ve formě velkého vrtáku nebo naostřeného nože. Vrchol vstupuje striktně svisle do země, čímž se stanoví směr vrtání. Šrot provádí předběžné uvolnění půdy ve středu studny, což „usnadňuje“ řezačům řezat půdní vrstvu.

Konstrukce modelu Yamobur se může mírně lišit a je vybavena dalšími zařízeními - to nemění strukturu nástroje.

Populární návrhy domácích vrtáků

Z celé řady domácích produktů lze rozlišit nejoblíbenější modely vrtáků:

  1. Pádlo.
  2. Auger.
  3. Lžíce.
  4. Šok
  5. Lopatová vrtačka.
  6. TISE vrták.

Pádlo

Konstrukce řezného bloku nože Yamobur sestává ze dvou lopatek přivařených k hřídeli, jejichž okraje rovin jsou od sebe odděleny pod úhlem 300.

Chcete-li vyrobit Yamobur vlastníma rukama, budete potřebovat následující nástroje a materiály:

Nástroje

  • elektrické svařovací stroje;
  • úhlová bruska;
  • elektrická vrtačka;
  • klíšťata;
  • ruletové kolo;
  • kladivo;
  • kompasy;
  • svěrák;
  • prchal.

Materiály

  • palcová ocelová trubka;
  • ocelový plech;
  • palcové spojky;
  • palcové ořechy;
  • starý vrták ø 30 mm nebo ocelový pás;
  • svařovací elektrody.

Krok za krokem instrukce pro sestavení vrtáku

Po přípravě nástrojů a materiálů proveďte následující kroky:

    1. Brusné kolo rozřezalo trubku na segmenty dlouhé 400 mm a 1200 mm.
    2. Kruh o 300 mm je nakreslen kompasem na plech.
    3. Kruh je proříznut rohovým strojem.
    4. Uprostřed kruhu se vyvrtá díra, která se pak vyvrtá na ř 33, 5 mm.
    5. Kruh se umístí na hřídel (trubka 1200 mm dlouhá) ve vzdálenosti 50 mm od spodního konce tyče.
    6. Disk je přivařen k hřídeli.
    7. Pomocí rohového stroje se disk rozřeže na dvě poloviny.

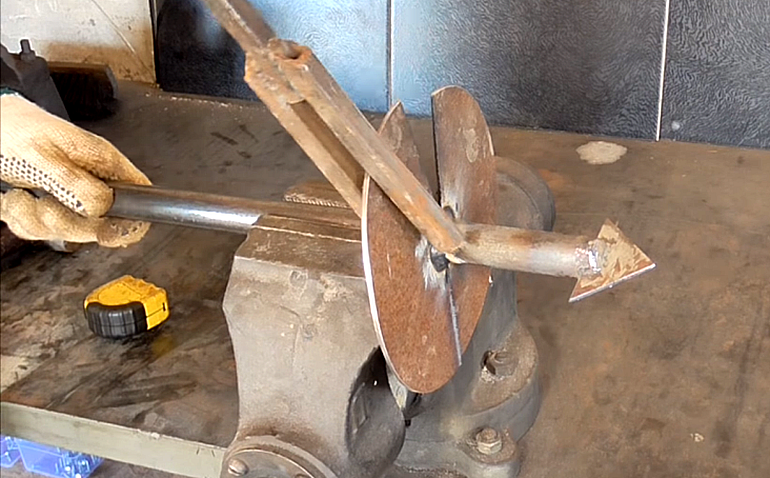

    8. Hřídel je upnuta ve svěráku a klíšťata část okraje kruhu pod úhlem 300.
    9. Naostřuji okraje disku na ořezávátku.
    10. Střed trubky, dlouhý 400 mm, je přivařen k hornímu konci tyče.
    11. Pokud není k dispozici žádný starý vrták vhodného průměru, vezměte ocelový pás 50 x 30 x 3 mm.
    12. Jeden konec pásu je broušen ve formě vrcholů a druhá strana je přivařena ke dnu šachty.
    13. Pokud je třeba vrtat vrty s hloubkou 2 nebo více metrů, připravují se prodlužovací šňůry z trubkových úseků dlouhých 1200 mm.
    14. Na jednu stranu řezu je přivařena vodní objímka, takže polovina vnitřního závitu je volná.
    15. Na druhém konci řezu se vyřízne nit. Je lepší nedělat to sami, ale objednat práci od soustruhu.
    16. Nasaďte matici na trubku a přivařte ji tak, aby nit zůstala na vnější straně.
    17. Vyřízl jsem vrtací hřídel uprostřed a také zajistil závitové spoje.

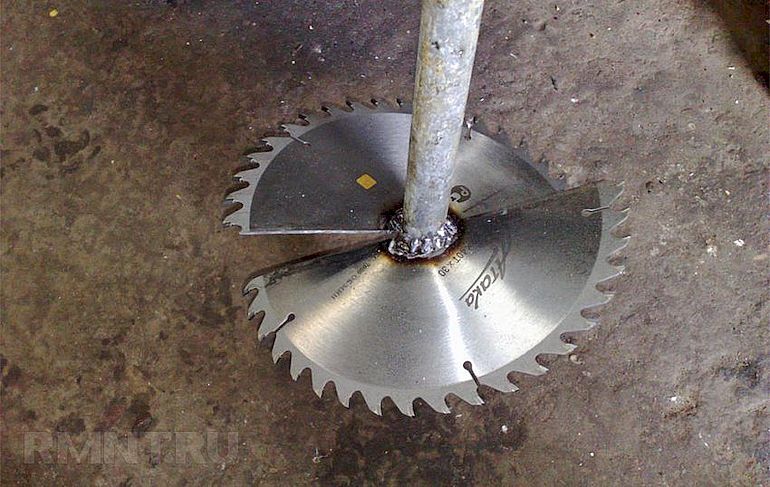

Při výrobě jiné verze vrtacího nože jdou jednodušším způsobem. Vyjměte pilový list z kotoučové pily a rozřežte jej na polovinu. Dvě části disku jsou přivařeny čepelí šíří 300.

Vrták bude dělat svou práci mnohem efektivněji díky ostrým ozubeným hranám nožů.

Auger

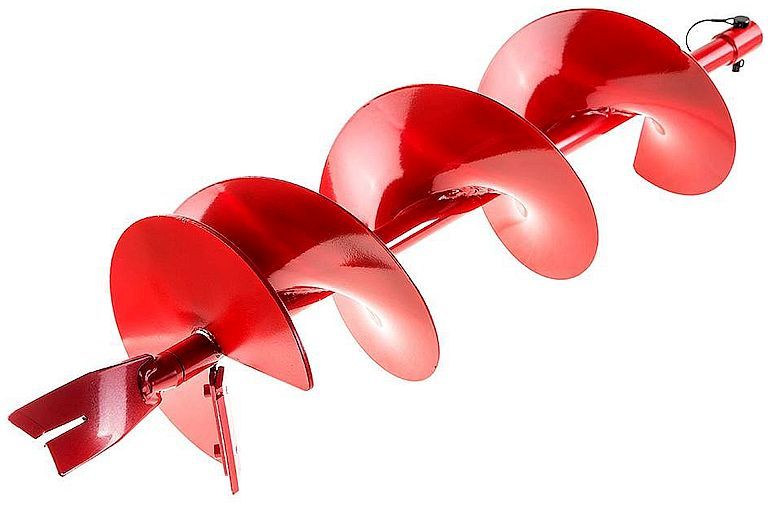

V každé kuchyni je vzorový šroub. Toto je vnitřní šroub v jakémkoli mlýnku na maso. Rovněž je uspořádán vrták. Řezací hlava je protažená spirála s kontinuálním průřezem. Šnek může sestávat ze 2 nebo více závitů. Konstrukce řezací jednotky má vyšší produktivitu než model nože.

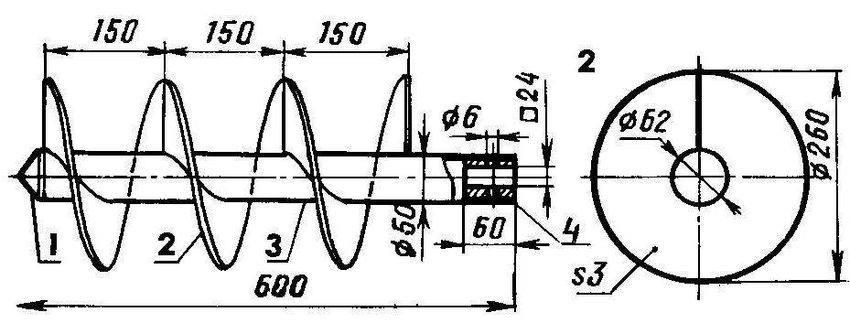

Kruhy z ocelového plechu jsou vyříznuty do středu. Hrany jsou ohnuty pod úhlem 300. Poté jsou řezané kotouče svařeny do jediné spirály, cívky jsou přivařeny k hřídeli.

Lžíce

K vývoji měkkých půd se používá vrtací lžíce. Princip činnosti lžičkového zařízení je založen na akumulaci zpracované zeminy ve válcovém těle zařízení. Lžíci lžíce je vyrobena z tlusté stěny.

Jaký bude jeho průměr, bude to průměr jamky. Když se hřídel otáčí, lžíce hromadí výstup, který je vyražen z válce při příštím vyjmutí zařízení ze studny.

K výrobě zařízení budete potřebovat sadu stolních nástrojů a elektrický svařovací stroj.

Podrobné pokyny pro sestavení vrtačky lžíce:

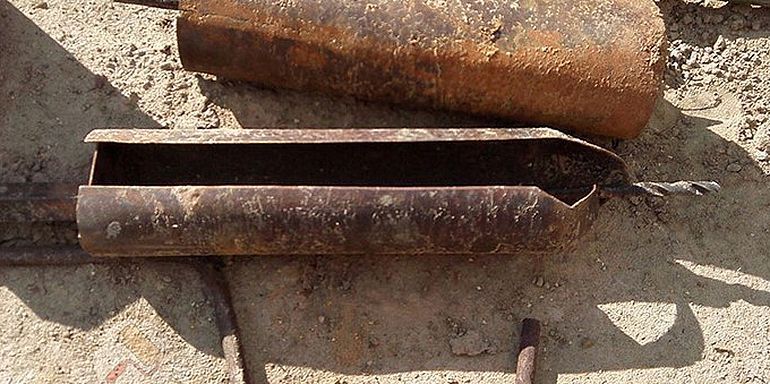

  1. V trubce je proveden podélný řez oválnou horní a spodní částí.
  2. Okraje řezu jsou naostřeny.
  3. Horní a spodní otvory trubky jsou svařeny ocelovými kruhy.
  4. Horní část trubky je přivařena k tyči.
  5. Osa hřídele a lžíce by měly být vzájemně posunuty o 1 - 1, 5 cm. To je nezbytné, aby během rotace lžíce provedla zdvihový pohyb.
  6. Silná vrtačka nebo hrot je přivařen ke spodní zátce, jako v předchozí verzi vrtáku.
  7. Dělená hřídel je vyrobena se závitovým připojením (viz lopatka lopatky).
  8. Jsou také vyrobeny další části tyče.
  9. Všechny řezné povrchy musí být kaleny - to zajistí dlouhou životnost vrtáku.

Šok

Typ konstrukce se používá pouze pro výrobu studní v měkké půdě. Princip vrtání spočívá v tom, že pouzdro z trubky s naostřenými hranami je vtlačeno do půdy nárazovou silou nebo vlastní váhou.

Zachycená zemina je zhutněna v těle rukávu. Půda je potom vyražena z potrubí a práce pokračuje, dokud není dosaženo požadované hloubky studny. Metoda vrtání se používá k vytvoření mělké hloubky.

Pokyny krok za krokem pro výrobu nárazového vrtáku

  1. Na jedné straně je naostřen kus potrubí.
  2. Další díra je pevně svařena kruhem z oceli.
  3. K horní části rukávu je přivařena smyčka.
  4. Nad místem budoucí studny je instalován stativ z kovového profilu nebo dřevěný trám.
  5. K horní části stativu je připevněn kabelový blok.
  6. V blízkosti konstrukce je na podpěrách nainstalován vodorovný buben s kabelem.
  7. Konec kabelu je veden blokem a připojen ke smyčce nárazového pouzdra.

Otáčením držadla bubnu se rukáv zvedne do maximální výšky. Uvolněná rukojeť vytváří podmínku, že vložka spadne do studny. Operace se opakuje až do požadované hloubky výroby.

Lopatová vrtačka

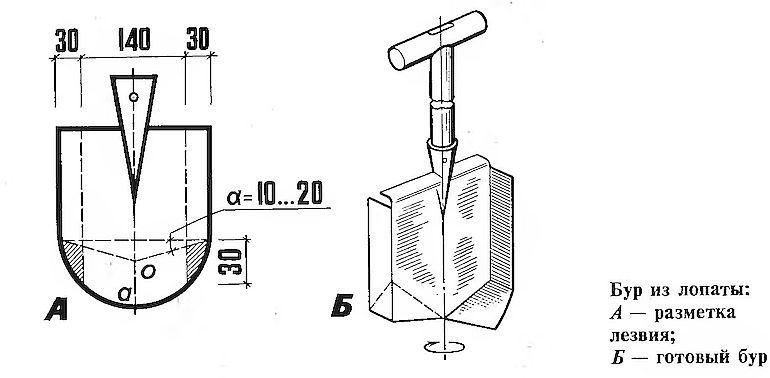

V zahradnictví přináší rýčový secí stroj významné výhody. Takové zařízení se vhodně používá pro uspořádání sedadel pro různé sazenice stromů a rostlin.

Lopata je řezána nůžkami na kov na několika místech - pro vytvoření lopatek. Naříznuté roviny jsou ohnuty v požadovaném směru, aby se získala struktura ve formě větrné korouhvičky.

TISE vrták

Speciálním typem vrtacího zařízení jsou vrtáky TISE. Zkratka TISE znamená „Technologie individuální konstrukce a ekologie“. Design byl vynalezen sovětským inženýrem R. Yakovlev

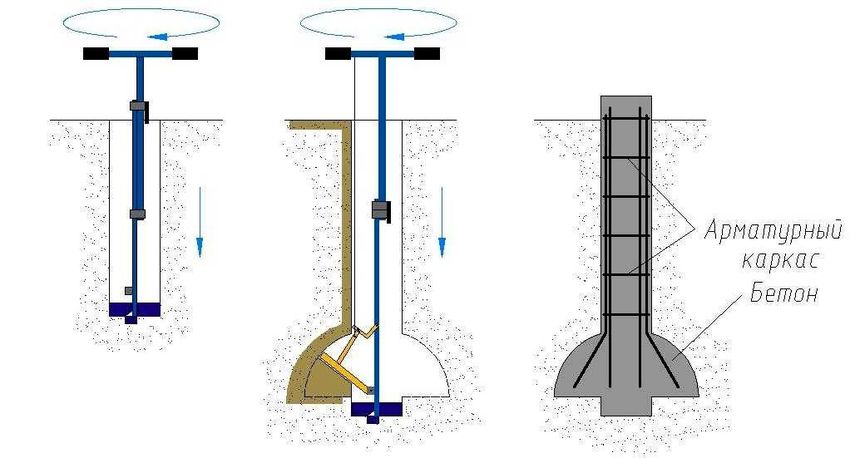

Vrták je určen k vytváření dutin v zemi - pro následné vytváření monolitických sloupových základů s rozšířenou základnou.

Vrták TISE je vybaven širokým přijímačem půdy, v něm se hromadí nahromaděná půda s malými vměstky kamene. Když vrták dosáhne dna studny, je do díla zahrnuta kloubová čepel, která, jak je spuštěna, rozšiřuje boční povrch dolu.

DIY TISE vrták

  1. Po celé délce tyče a dalších sekcích jsou svařovány kovové trubky malého průměru, které vedou kabel.
  2. Závěs je přivařen k tyči nad řeznou čepelí, ke které je připojena skládací čepel.
  3. Blíže k okraji nože je přivařena smyčka, do které je kabel zasunut. Je odstraněna z vodicí trubice.
  4. Kabel nahoře končí smyčkou, velikost pro zachycení rukou pracovníka nebo speciální páka.
  5. Jak se základna studny rozšiřuje, kabel se postupně uvolňuje.
  6. Kolem lopatek nastavte okraj přijímače půdy ocelového pásu.
  7. Na konci expanze základny sloupového základu se vrták odstraní a půda se odstraní z pohonu.

Závěr

Při ručním vrtání se mistři opírají o své zkušenosti, dostupnost jednoho nebo druhého vybavení, materiály, vlastnosti půdní základny a potřebu velikosti a hloubky vrtů. V každém případě, domácí zařízení bude stát mnohem méně než nákup továrního produktu.
