Kompetentní organizace koupelových procedur není tak jednoduchá záležitost. Hlavním problémem je získat lehkou a skutečně užitečnou páru, ne těžkou a dusivou. Abyste toho dosáhli s obyčejným ohřívačem, musíte být odborníkem na koupání, ale dnes se vyrábějí speciální zařízení - parní generátory a parní pistole, se kterými získá kvalitní páru i začátečník. Nyní se s těmito koupelnovými doplňky nejen blíže seznámíme, ale také se naučíme, jak si je vyrobit vlastníma rukama.

O problému tvorby páry ve vaně

Znalci považují schopnost získat kvalitní páru běžným způsobem, tedy pomocí horkého sporáku, za skutečné umění. K tomu je nutné zajistit splnění několika podmínek najednou:

  1. Kamna musí být správně navržena tak, aby se kameny rozžhavily na požadovanou teplotu.
  2. Objem topidla by měl být dostatečný, aby kameny měly požadovanou tepelnou kapacitu, ale ne příliš velký, aby jejich povrch nebyl příliš studený.
  3. Musíte přesně vědět, kolik a jak vodu nalít, aby kameny nestihly příliš vychladnout, ale pára stačí.

Jak vidíte, v této věci je dost obtíží. Zvláště pokud jde o nejužitečnější koupel - ruskou. Na jedné straně je zde nutné získat velké množství páry (optimální vlhkost - 50-70%) a zároveň nutně světlo, což odlišuje ruskou lázeň od tureckého hammamu; na druhou stranu by se lázeň neměla přehřívat, protože teplota v ní by neměla překročit rozsah 45-65 stupňů (kvůli vysoké vlhkosti).

Zkušení pracovníci koupele, jako jsou provazochodci, dovedně nacházejí rovnováhu mezi všemi těmito faktory. Nezkušení lidé mohou dosáhnout stejných výsledků pomocí parních pistolí a parních generátorů. Zároveň uživatel získá možnost snížit teplotu kamenů, snížit zatížení pece a při použití některých modelů dokonce úplně opustit.

Parní pistole: jak to funguje

Parní pistole

Parní pistole umožňuje využít pro přípravu páry nikoli horní část ohřívače, ale jeho dno, které je zároveň obloukem topeniště. Tato část pece se vyznačuje následujícím:

  1. Je žhavější než horní kameny (rozdíl teplot může dosáhnout 200-300 stupňů).
  2. Vzhledem k přímému kontaktu s ohněm rychle obnovuje teplotu po generování páry.
  3. Během topeniště se ohřívá mnohem rychleji než kameny, proto pro použití parní komory nemusíte čekat, až se ohřívač úplně zahřeje.

Zbraň je navržena tak, že řeší několik problémů:

  1. Zajištění přívodu vody na dno sporáku (lepší, když je to vařící voda).
  2. Poněkud zadržovala vznikající páru, což jí dávalo možnost se přehřát a tím se změnit z vlhké (těžké) na suchou (lehkou). Přehřátá pára pod tlakem jakoby vystřeluje, pro což se tomuto zařízení říkalo parní pistole.
  3. Vytvořenou páru nasměrovat do ohřívače tak, aby se opakovaným dopadem na kameny nebo dno ještě více rozdrtila a dosáhla tak ideálního stavu. V tomto případě se tepelná energie kamenů nevynakládá na odpařování, ale pouze na ohřev páry, takže se docela ochladí.

Parní pistole vyráběné dnes v továrně mají velmi odlišný design, někdy docela složitý. Existují však také jednoduché možnosti, které jsou pro vlastní výrobu docela dostupné.Nyní se budeme zabývat jedním z nich. Na jeho příkladu bude snazší pochopit princip fungování takových zařízení.

Domácí parní pistole

Zařízení je zobrazeno na obrázku.

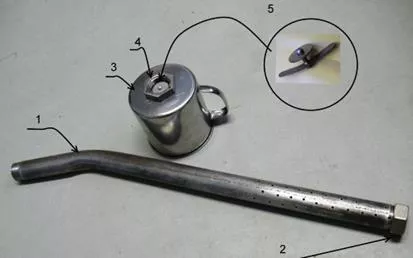

Domácí parní pistole: komponenty a díly

Čísla označují následující prvky:

  1. Tělo z dýmky.
  2. Šroubovací uzávěr.
  3. Nerezová konev nebo sklo.
  4. Spojovací matice.
  5. Zpětný ventil pro páru.

Vodu je nutné přivádět přes konev, aby nedocházelo k jejímu kontaktu s relativně chladnými stěnami kanálu děla (její teplota odpovídá teplotě kamenů). V opačném případě se kapalina začne odpařovat i během stékání, ale ne příliš intenzivně, takže výsledná pára bude surová. V tomto stavu se voda nemusí vůbec dostat na dno ohřívače.

Pokud to budete podávat v proudu s konví, tak to všechno bude na horkém dně a okamžitě se změní v suchou přehřátou páru. Vzhledem k tomu, že výstupní otvory jsou velmi malé, nebude moci kanál rychle opustit a nějakou dobu se v kanónu zahřeje.

Jak již bylo zmíněno, když se v kanálu děla tvoří pára, tlak stoupá a aby „neprostřelila“ nalévací konev, měl by být pod ní instalován zpětný ventil páry.

Tovární parní pistole mohou být vybaveny dávkovačem vody. Toto zařízení poskytuje periodickou páru v automatickém režimu.

Parní generátor: jak to funguje

Parní generátor je jen nádoba s elektrickým ohřívačem, designově velmi podobná rychlovarné konvici. Princip činnosti je extrémně jednoduchý: voda se nalije, ohřívač se zapne, kapalina se vaří a mění se na páru. Víko má ventil, který lze nastavit na konkrétní otevírací tlak.Tak je možné získat páru o různých teplotách. Může být vlhký, pokud chce uživatel vytvořit atmosféru tureckého hammamu, nebo přehřátý kvůli ruské koupeli.

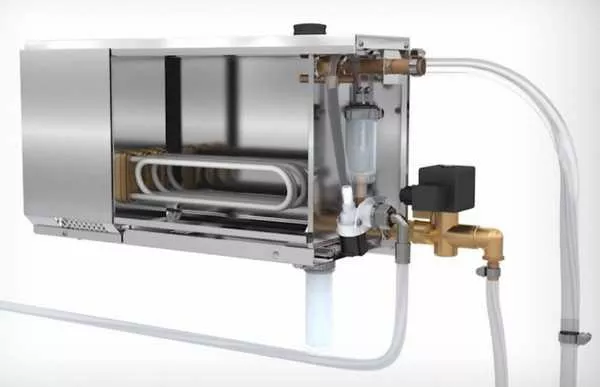

Elektrický parní generátor: celkový pohled

Všimněte si, že surová pára v hammamu není těžká, to znamená, že nedává pocit dusna, protože taková lázeň je vyhřívána na relativně nízkou teplotu - 45 stupňů.

Vyvíječ páry lze spárovat s ohřívačem. V tomto případě se jím produkovaná pára přivádí ke kamenům ke konečnému zahřátí. Takové schéma vám umožní vyjít si s malými náklady na drahou elektřinu a zároveň snížit teplotu kamenů, snížit zatížení pece a tím prodloužit její životnost.

Další možností je použití úplně bez topení. Zvýší se náklady na elektřinu, ale nebudete muset stavět masivní kamna se základem a komínem, bude potřeba pouze vybavit topný systém v parní komoře.

Zde je na co se zaměřit při výběru parního generátoru:

Síla

Tento parametr by měl být spojen s objemem parní komory. Závislost je něco takového:

  • pro 4-5 m3 objemu3: 4-5 kW;
  • pro 10-13 m3: 8-10 kW;
  • pro 15-18 m3: 12 kW;
  • nad 18 m3: 16 kW.

Parní generátory se vyrábějí s větším výkonem, ale toto již nejsou modely pro domácnost.

Pozor! Jednotky nad 9 kW jsou typicky 3fázové.

Elektrické ohřívače: typy a fotografie

Moderní parní generátory využívají následující topné systémy:

  1. TEN Novinka: přeměna elektrické energie na teplo se provádí pomocí trubkového elektrického ohřívače (TEN), stejně jako u bojleru nebo varné konvice.

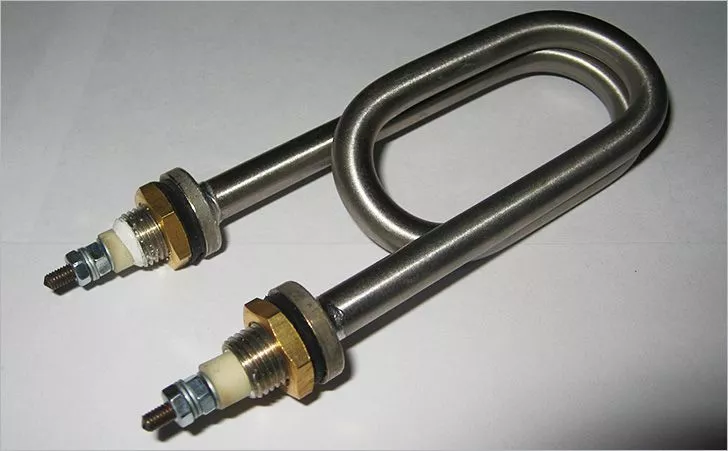

    Ohřívač

  2. Elektroda: uvnitř nádoby jsou dvě elektrody, mezi kterými protéká proud. Voda sama o sobě funguje jako vodič elektřiny, proto se zahřívá (jako topná spirála v topném tělese). Ohřívač elektrod má nejjednodušší konstrukci (elektrody jsou jen kovové tyče) a nebojí se přehřátí (prostě nefunguje při absenci vody). Ale elektrody se postupně rozpouštějí a s určitou frekvencí je třeba je měnit.

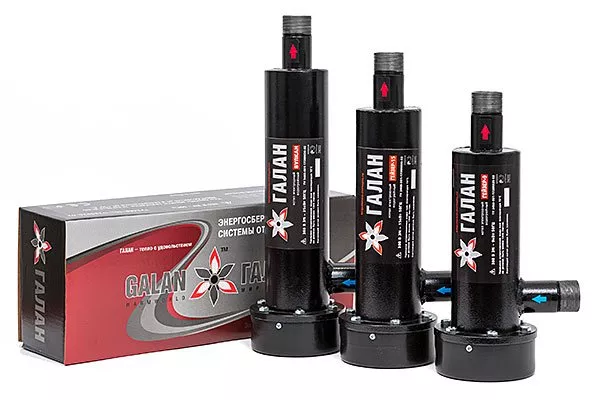

    Ohřívače elektrod

  3. Indukce: zajišťují rychlý ohřev vody, protože pomocí střídavého elektromagnetického pole tvoří celý zásobník, ve kterém se voda ohřívá.

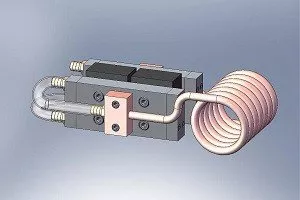

    Indukční ohřívač

Je však třeba poznamenat, že ve většině případů si nemusíte vybírat: domácí parní generátory jsou obvykle vybaveny topnými tělesy.

Způsob zásobování vodou

Existují dva typy parních generátorů:

  1. S možností připojení na přívod vody (je zde ventil se servem, kterým se zařízení samo doplňuje).
  2. Bez jednoho (uživatel doplní vodu).

První typ vyvíječů páry je pohodlnější a nelze je ponechat bez vody kvůli zapomnětlivosti uživatele. Pokud je však voda v kohoutku nekvalitní (tvrdá nebo obsahuje velké množství rzi, písku a jiných nečistot), pak bude vhodnější druhá odrůda, protože umožňuje majiteli používat připravenou vodu nebo extrahovanou z čistého zdroj.

Různé možnosti

To je to, čím jsou vybaveny nejpraktičtější parní generátory:

  • jednotka na úpravu vody;
  • systém čištění nádrží;
  • funkce parní aromatizace (existuje speciální nádoba, do které musíte nakapat určité množství aromatického oleje);

    Esenciální oleje pro aromatizaci párou

  • dálkové ovládání;
  • elektronický řídicí modul, v jehož přítomnosti může parní generátor pracovat automaticky (uživatel nastaví požadovanou teplotu, frekvenci přívodu páry atd.);
  • displej zobrazující informace o provozním režimu a naprogramovaných nastaveních.

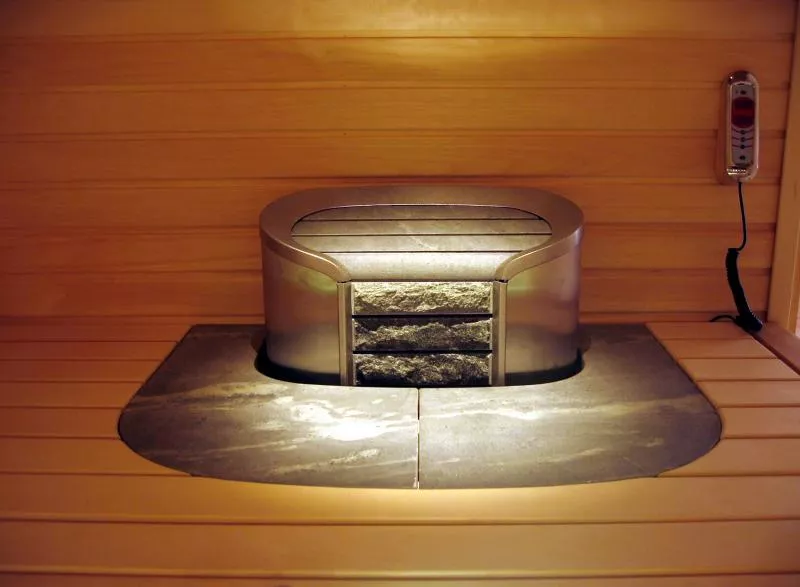

Pro informaci: parní generátory se často nazývají konstrukce instalované na kovových saunových kamnech, které mají nahradit topidlo. Mohou vypadat jako baterie talířů, sklenice s nálevkou naplněná broky a kovové úlomky atd.

Jak vyrobit elektrický parní generátor

Navzdory jednoduchosti zařízení je továrně vyrobený parní generátor poměrně drahý: průměrná cena je asi 1 000 USD a u některých modelů může dosáhnout 10 000. Tento stav vás vybízí k tomu, abyste začali vyrábět zařízení sami. Zde je to, co potřebujete:

  1. Vysokoteplotní kulové ventily.
  2. TEN (několik možných).
  3. Žáruvzdorné podložky - 4 ks. pro každý ohřívač.
  4. Parní hadice.
  5. Manometr.
  6. Pojistný ventil.
  7. Ostruhy, jejichž průměry odpovídají připojovacím průměrům přístrojů a armatur.
  8. Kapacita navržená pro vysoký tlak. Pro středně velkou parní místnost je vhodná plynová láhev, pro malou tlakový hrnec. Obecně by se objem parního generátoru měl volit v poměru 10 litrů na každé 3 kW spotřebované energie.Je třeba mít na paměti, že maximální přípustný výkon pro podomácku vyrobené zařízení je 5 kW.

Pokud se používá válec, musí být připraven:

  • ventil je opatrně odšroubován;
  • nádoba je naplněna vodou (tato akce vám umožní zcela odstranit zbývající výbušný plyn);
  • pak se válec zevnitř důkladně umyje vodou a saponátem.

K práci budete potřebovat nástroje:

  • svařovací stroj;
  • vrtačka;
  • klíče;

Budete potřebovat také sadu zámečnických nástrojů.

Pokyny krok za krokem k výrobě zařízení vlastníma rukama

Takto se vyrábí elektrický parní generátor:

  1. Do dna láhve nebo tlakového hrnce je potřeba zapustit topné těleso tak, aby bylo asi 1 cm ode dna.Pokud se rozhodnete zabudovat několik ohřívačů, musí být otvor pro každý následující vyvrtán až po instalaci předchozího - pak bude chyba (příliš těsné uspořádání otvorů) odstraněna. Pokud je nutné pro instalaci topného tělesa do stěny přivařit závitovou průchodku nebo nějaký jiný prvek, pak by tato jednotka měla být navržena tak, aby odolala tlaku 6 atm. Rada. Počet svařovaných dílů lze snížit na jeden, pokud je T-kus použit takto: k jedné z jeho větví je připojen parní kohout a k druhé bezpečnostní skupina.

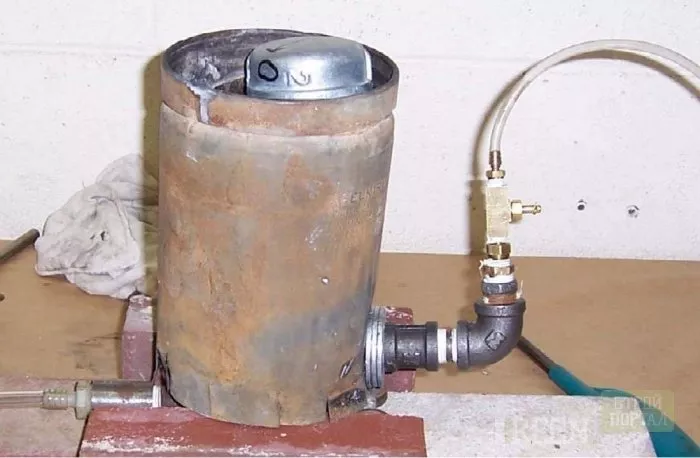

    Použití plynové láhve k výrobě parního generátoru

  2. Dále musí být nádoba vybavena ½ palcovým kohoutem, kterým bude přiváděna pára. Pokud máte co do činění s lahví, pak by pro instalaci kohoutku měl být použit odšroubovaný ventil. Nejprve se z něj odstraní tyč, pro kterou je nutné nejprve odříznout horní část (necháme pouze závit a okraje na klíč).
  3. Poté se do těla vyvrtá otvor o průměru 15 mm, do kterého se vyřízne závitník. Pokud je vyvíječ páry vyroben z tlakového hrnce, je nutné do víka přivařit přívod se závitem odpovídajícím kohoutku.
  4. Do horní části těla musí být přivařeny šrouby pro připojení tlakoměru a pojistného ventilu. Namísto samostatných zařízení můžete na parogenerátor nainstalovat tzv. kotlovou bezpečnostní skupinu, což je manometr, pojistný ventil a odvzdušňovač sdružené v jedno. Tato varianta bude stát o něco více, ale na druhou stranu se do parogenerátoru bude muset navařit méně spojovacích prvků.
  5. Vzhledem k tomu, že hladinu kapaliny ve válci na rozdíl od tlakového hrnce nelze určit vizuálně, musí být taková nádoba vybavena boční trubkou s kohoutkem. Tato sestava se instaluje přibližně 100 mm pod nejvyšší bod. Během plnění se kohoutek otevře a jakmile z něj vyteče voda, tankování se zastaví.Před zapnutím ohřívačů musí být ventil uzavřen.

Rada. Malý parní generátor vyrobený z tlakového hrnce je vhodné vybavit plnicí trubkou vyříznutou až do samého dna. Zvenku je k němu připojen kohoutek a zevnitř spirála, která zajistí ohřev přitékající studené vody.

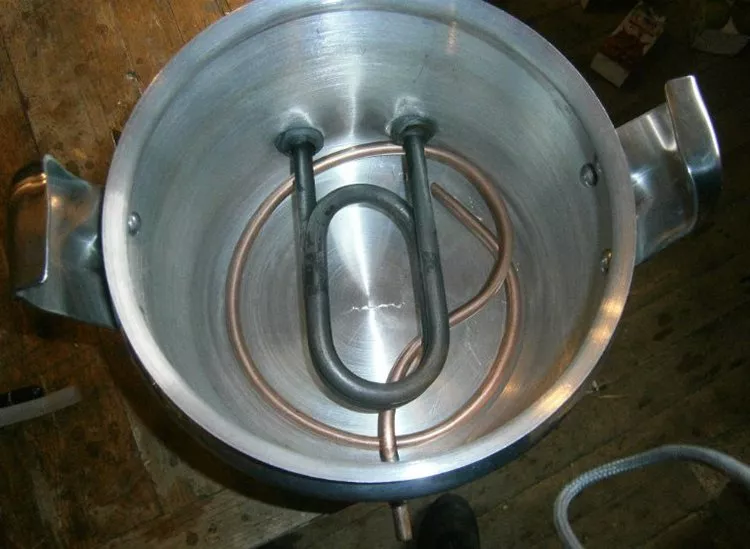

Vyroba parního generátoru z tlakového hrnce

V tomto případě nebudete muset při doplňování paliva sundávat kryt, ale jak potom zjistit hladinu vody v parním generátoru? To lze snadno provést, pokud k doplňování použijete přídavnou nádrž, která se připojí k plnicímu potrubí vyvíječe páry pomocí hadice vyříznuté do její spodní části.

Když je kohout na plnicím potrubí otevřený, budou obě nádrže propojené nádoby, takže hladina kapaliny v přídavné nádrži může být použita k posouzení stupně naplnění vyvíječe páry.Pro snadné použití můžete uvnitř druhé nádrže aplikovat rizika odpovídající maximální a minimální povolené hladině vody.

V tomto okamžiku lze považovat výrobní proces parního generátoru za dokončený. Nyní musíte zkontrolovat jeho tělo na těsnost a pojistný ventil - pro provoz pod nadměrným tlakem.

Na přání lze domácí model vylepšit:

  • místo běžného tlakoměru byste měli používat ten vybavený elektrickou zásuvkou;
  • do napájecího obvodu je potřeba vložit magnetický startér.

Tlakoměr je připojen ke startéru tak, aby se při přetlaku otevřel napájecí okruh (napájející topná tělesa).

Tipy k použití

Vzhledem k tomu, že vyvíječ páry je výkonný elektrický spotřebič, nelze jej instalovat přímo v parní místnosti s vysokou vlhkostí.Zařízení je instalováno ve vedlejší místnosti, ale blízko samotné přepážky, aby hadice, kterou bude pára přiváděna do parní komory, byla co nejkratší (pára pak nestihne vychladnout).

Hadice musí být položena s mírným sklonem jedním nebo druhým směrem, který zajistí odtok vzniklého kondenzátu. Při pokládce je důležité vyhnout se zauzlování, ve kterém by se nahromaděný kondenzát mohl tvořit zátku.

Vyvíječ páry by měl být připojen k napájecí síti přes jistič a proudový chránič. Při instalaci zařízení mimo parní místnost musí být RCD navržen na svodový proud 30 mA, jinak - na 10 mA (kvůli vysoké vlhkosti v parní místnosti).

Tělo zařízení musí být uzemněno.

Je nutné se vyvarovat spuštění parního generátoru bez vody - v důsledku takového nedopatření dojde k vyhoření topného tělesa.

Váha může také zkrátit životnost zařízení. Pokud musíte použít vodu s vysokou tvrdostí, proveďte jedno z následujících opatření:

  1. Před nalitím do vyvíječe páry propusťte vodu speciální změkčovací patronou (obsahuje iontoměničovou pryskyřici).
  2. Voda může procházet hydromagnetickým systémem sestávajícím z permanentního magnetu (způsobuje krystalizaci solí tvrdosti) a jemného filtru (zachycuje výslednou suspenzi).

V parním generátoru vařte v pravidelných intervalech roztok kyseliny citrónové nebo octové (pomáhá odstranit již usazený vodní kámen).

Video: ukázka výroby domácího saunového parníku

Získat kvalitní páru ve vaně je dnes tedy snadné jako loupání hrušek, pokud má uživatel speciální zařízení - parní pistoli nebo vyvíječ páry. Podle našich doporučení si můžete kterékoli z těchto zařízení vyrobit sami a koupelové procedury pak poskytnou maximální léčivý účinek.
