Plastové potrubí je potrubí, které sahá od zařízení pro přívod vzduchu. Díky použití plastu je tato varianta levnější než její kovový protějšek. Trvanlivá konstrukce se snadno instaluje, proto její instalace nevyžaduje zapojení odborníků. Pro práci s materiálem používaným domácím elektrickým nářadím.
Použité typy plastů
Materiál pro potrubí je syntetický plast. Jejich výroba se provádí na high-tech zařízení. Výsledné produkty jsou vysoce odolné vůči korozi, chemicky inertní a nejsou citlivé na ultrafialové paprsky. Instalované konstrukce mají životnost až 50 let.
Plasty mají následující typy:
- PVC Pohodlný a společný pohled. Instalace se snadno provádí samostatně. Funguje v širokém teplotním rozsahu: −30 - +70 stupňů. Pokoj nemusí být vytápěn. PVC boxy nelze použít v kotelnách a lázních.
- PVDF. Ftoroplast se vyznačuje odolností vůči vysokým teplotám. Pokud je nižší redistribuce -40 g, zahrnují vlastnosti polypropylenu možnost jeho zahřátí. Nevyzařuje však ostré páry. Odolává kyselinám a zásadám. Dobře svařované. Spoje se vyznačují vysokou mírou pevnosti a těsnosti.
- PND. Nízkotlaký polyethylen nemůže pracovat při nízkých teplotách, ale ohýbá se dobře, což snižuje riziko mechanického poškození.
- Polyurethan Vysoká teplota tání kompenzuje jeho náklady. Používá se na místech, kde dochází ke kontaktu s velmi horkým vzduchem.
Možnosti aplikace
Vnitřní potrubí se používá pro připojení ventilačních bodů k hlavní konstrukci výfuku. Pokud nese těžký náklad, je kompletně vyroben z plastu. Výsledkem je, že se teplota v místnosti vyrovnává.
Používá se jak v obytných vícepodlažních budovách, tak v kancelářích, garážích a sýpkách.
Při instalaci plastu do výfukového potrubí neexistují žádná zvláštní omezení, ale pro proudění vzduchu je vyžadován tepelně odolný materiál. Zejména pokud je spotřebič vybaven rekuperátorem.
Omezení použití
Při výstavbě nové budovy je instalace plastového větrání dohodnuta s požární bezpečností. To se například týká rámových domů, na něž se vztahují jejich požadavky.
Na základě ustanovení 7.11 SNiP 41-01-2003 je použití plastů v potrubí povoleno v průmyslových budovách kategorie D, nízkopodlažních budovách a kancelářích. Zakázáno v suterénech, podkrovích a technických podlahách.
Výhody a nevýhody
Výhody plastového potrubí významně pokrývají nevýhody.
Mezi ně patří:
- Na rozdíl od kovových zvlnění plast odolává korozi.
- Vnitřní povrch krabice je hladký. To snižuje odolnost proti pohybu vzduchu. Hluk je snížen. Účinnost ventilačního zařízení se zvyšuje. Pokud je dodatečně ošetřen speciálními přípravky, prach se na něj nepřilepí, náklady na čištění se sníží.
- Nízké náklady, což je zajištěno nízkou cenou materiálu a účinností při používání.
- Práce s obrobky probíhá před jejich instalací, což usnadňuje instalaci systému.
- Plast je materiál šetrný k životnímu prostředí. Neobsahuje škodlivé přísady.
- Pohodlí pro přepravu díky své lehkosti.
- Materiál je univerzální. Používá se v širokém teplotním rozsahu, proto má jeho použití malá omezení.
- Dlouhodobý provoz.
- Odolnost proti agresivním podmínkám.
- Těsnost spoje, která je zajištěna možností použití tmelu.
Mezi nevýhody patří:
- Spalitelnost Některé druhy plastů jsou proto odolné vůči teplu, ale cena je vyšší.
- Neošetřený vnitřní povrch krabice přitahuje prach. Aby se tomu zabránilo, je nutné provést instalaci konstrukce po provedení vnitřních prací, v neposlední řadě, nebo ošetřit povrch speciálním řešením.
- S velkým vnitřním průřezem a tenkými stěnami se může vytvořit mezera. Je to kvůli špatné kvalitě použitého materiálu.
Průřez a rozměry plastových potrubí
V závislosti na konfiguraci jsou průřezy potrubí:
- Kulaté.
- Obdélníkový nebo čtvercový.
Oba typy jsou flexibilní nebo rigidní. Závisí to na tloušťce stěny. Aby se zabránilo ohýbání struktury, je materiál položen o tloušťce 3 mm. Potrubí je tuhé a dobře drží svůj tvar. To však výrazně ovlivňuje jeho cenu.
Flexibilní výrobky vypadají jako zvlnění. Základem je drát, který je utěsněn v plastu. Takové kanály se snadno ohýbají v pravém úhlu. Jejich standardní délka je 2, 5 m.
Když se vzduch pohybuje kolem nich, dochází k brzdění, takže průměr je vybrán do většího průřezu než pro tuhé konstrukce. Takové výrobky se často lámou, takže stále existuje polotuhý vzhled, kde je tloušťka stěny o něco větší.
Šířku pásma nejlépe využívají kulaté systémy. V pravoúhlých strukturách zůstávají úhlové části během pohybu vířivých toků nevyužité. Ty se však častěji používají, protože se pohodlněji instalují. Snadno se schovává v kabinetu nebo pod napnutým stropem.
Sekce kruhových potrubí
Kruhové kanály mají nejmenší obvod ve srovnání s jinými geometrickými tvary. Proto má odpor vzduchu optimální hodnotu.
Standardní průměry mají rozsah: 100; 125; 150; 200. Pokud je systém instalován ve velkých průmyslových objektech, pak průměr dosáhne 2, 4 m. Segmenty jsou rozřezány na velikosti: 500 mm; 1000; 1500; 2000; 2500.
Sekce pravoúhlých potrubí
Instalace pravoúhlé ventilace je snazší. Je jednodušší instalace do výklenků skříní.

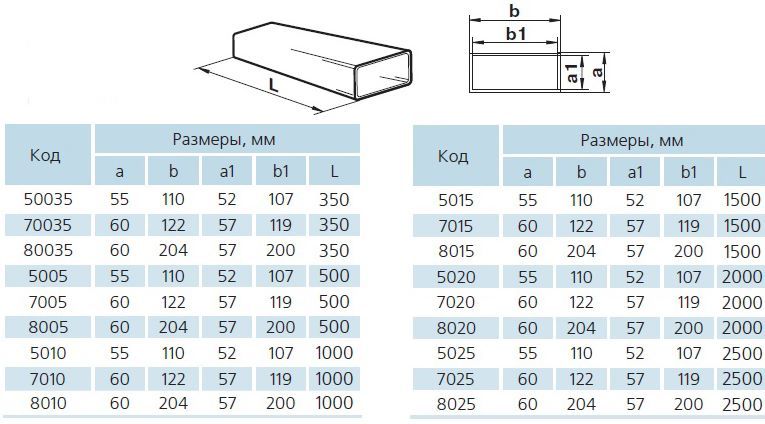

Krabice jsou k dispozici v sekci: 110 × 55 mm; 120 × 60 mm; 204 × 60 mm.
Pro průmyslové prostory jsou tyto parametry více. V závislosti na velikosti sekce se tloušťka stěny zvětšuje.
Vlastnosti instalace a designu
Instalace plastové ventilace se provádí nezávisle. V tomto případě je třeba vzít v úvahu některé nuance.
Výběr geometrie systému
I přes širokou škálu navrhovaných možností, aby systém fungoval efektivně, musíte zvážit následující nuance:
- Vzdálenost od výfukového zařízení k místu výstupu vzduchu by neměla přesáhnout 3 m. Tuto hodnotu je vhodné snížit na minimum.
- Pokud možno co nejmenší, aby bylo umožněno ohyby a zúžení průměrů ve vzduchotechnickém potrubí. To vede ke zhoršení aerodynamických vlastností potrubí a tím ke zbytečnému tažení.
- Snažte se nedovolit zatáčky o 90 stupňů. Na těchto místech se tvoří hlavní vzduchová zpoždění.
Pokud je topná trubka umístěna na instalační cestě, je třeba ji obejít nebo položit tepelnou izolaci. K tomuto účelu se používá pěna, která se vyznačuje nízkou tepelnou vodivostí.

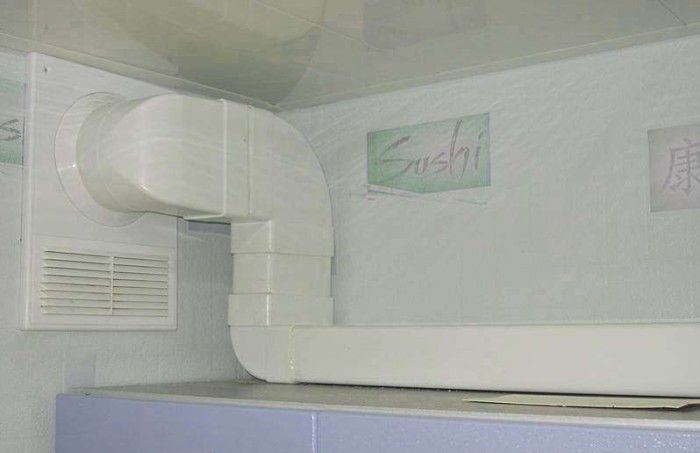

Zkontrolujte ventil a mřížku
Zpětný ventil a mřížka jsou důležitými součástmi konstrukce. U jednoho zdroje přívodu vzduchu. zpětný ventil je nainstalován na samém výstupu z potrubí do ulice. Může být nahrazen grilem, který je vybaven žaluziemi.
Pokud existuje několik zdrojů přívodu vzduchu, jsou v každém potrubí před hlavním potrubím nainstalovány zpětné ventily. Kromě toho je na výstupu namontován další.

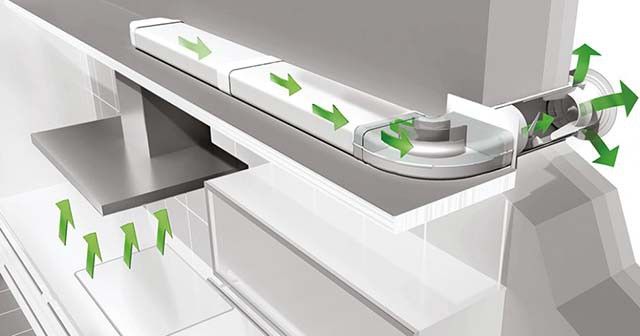

Pokud chcete mít přirozenou ventilaci během pracovní kapuce, musíte provést následující práce:
- Vytáhněte přirozenou ventilaci s druhým rukávem. Poté se připojí a přejdou do jednoho kanálu.
- Instalace odpaliště poblíž výstupu: kapuce - gril - zpětný ventil.
- Instalace mřížky, skrz kterou bude vzduch vystupovat, ale ne proudit zpět.
Na ventilačním grilu se často nosí bezpečnostní zařízení, takže do systému se nedostanou ptáci. Když odletěli, zahynuli, rozložili se a do místnosti vnikl nepříjemný zápach. Je třeba mít na paměti, že taková ochrana je dodatečným odporem vůči vzduchu, který se při výpočtech zohledňuje.
Umístění a upevnění vzduchovodu
Potrubí lze pokládat několika způsoby:
- Uvnitř skříně. V tomto případě se používají svorky, které jsou připevněny k zadní stěně. Na místech, kde krabička prochází boční stěnou, se dodatečně pokládají pěnové vložky. Hluk utopili.
- Pokud je těsnění na horní straně skříně, použijí se držáky, které jsou upevněny samořeznými šrouby.

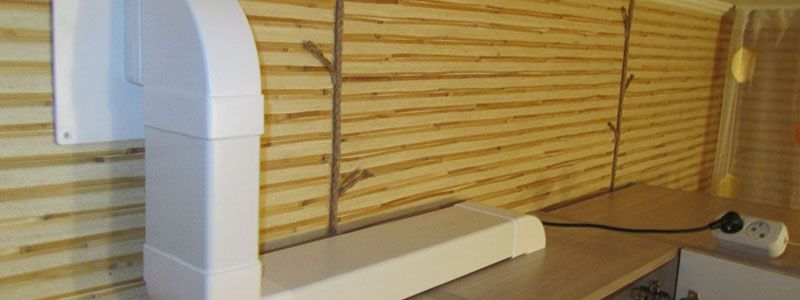

- Při upevňování ke zdi se používají svorky, které jsou upevněny v krocích po 1 m.

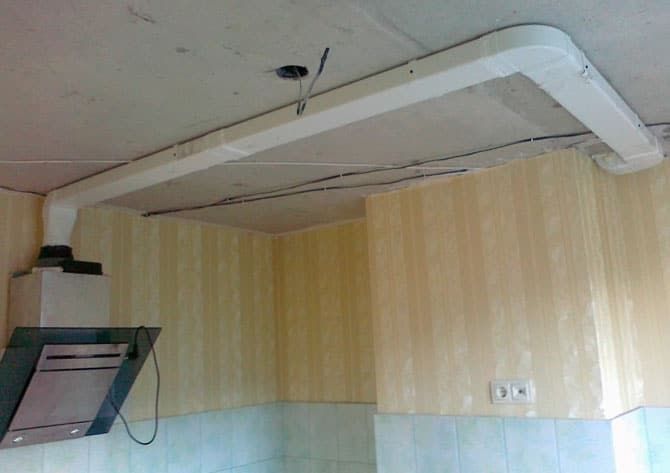

- Můžete umístit krabici za sádrokarton nebo natáhnout strop. Montáž se provádí stejným způsobem. Po instalaci se kapota zapne při maximálním výkonu, aby se zkontrolovaly vibrace a hluk systému. V případě potřeby se položí pěna.
Těsnost plastové krabičky
Plastový potrubní systém poskytuje zřetelné kloubové spojení dílů bez těsnění. Během tohoto procesu se spoje uvolní a trhliny prochází vzduchem. To vytváří další šum.
Abyste tomu zabránili, musíte provést dodatečné těsnění:
- Před montáží jsou součásti potaženy silikonem nebo tmelem. Poté se díly spojí. V tomto případě je při opravě obtížné rozebrat. Jedna komponenta často selže kvůli silnému spojení.
- Po montáži se samolepicí páska navine na horní stranu. Tento způsob utěsnění je vhodný při demontáži, ale navenek klouby nevypadají esteticky příjemně.
V každé místnosti je nutná instalace potrubí, protože všude je vyžadována ventilace. Použití plastu jako náhrady kovu velmi usnadňuje proces a přináší značné úspory. Hlavní věc je vytvořit správný projekt tak, aby vzduch byl odvětráván s nejmenším odporem.
