Vlnitost pro elektrické zapojení: typy, výběr a způsoby instalace

Pravidla pro instalaci elektrických zařízení (PUE) jasně regulují způsoby pokládání kabelů a vodičů v souladu s požadavky požární bezpečnosti. Podle těchto pravidel je přímá (tj. Bez použití dodatečné ochrany) kabelová instalace povolena pouze tehdy, je-li vyrobena z obtížně hořlavých materiálů. Výjimkou z tohoto typu zapojení je pouze pokládka na hořlavé podklady. V jiných případech PUE vyžadují při instalaci elektrických sítí ochranu proti ohni. Tento typ ochrany elektrických vodičů je zvlnění.

Přes vlastnost nezachování spalování není zvlnění samotné pro kabeláž nehořlavým těsněním. Je zakázáno používat jej bez dodatečné ochrany při instalaci elektrických sítí v dřevěných budovách, rámových domech a jiných snadno zápalných budovách podle pravidel PUE. Výjimkou je zvlnění kovu, které je odolné vůči vznícení a zvýšené tepelné odolnosti.

Pokud je nutné použít zvlnění pro pokládání kabelů v uzavřených prostorech

Vlnitá trubka pro elektrické vedení je navržena tak, aby poskytovala dodatečnou ochranu proti mechanickému namáhání, a také slouží jako dielektrikum, které tvoří další vrstvu izolace. Dobrá flexibilita vlnitého potrubí umožňuje snížit náklady na pracovní sílu při organizaci elektrických sítí pro jakýkoli účel zjednodušením procesu jejich instalace.

Kromě toho se výrobky tohoto typu vyznačují dlouhou životností, mají vysoký stupeň hydrofobicity, jsou odolné vůči širokému rozsahu teplotních výkyvů (od -20 do 60 ° C), nereagují s chemicky aktivními sloučeninami (kromě kovových zvlnění) a nepodléhají korozi.

Nejběžnější oblasti pro použití vlnitých trubek jsou elektroinstalace:

• Skrytým způsobem.
• Venku.
• Jako součást vytváření podzemních inženýrských sítí.
• Otevřená cesta na ulici.

Vlnitost se také používá při procesu tažení televize, telefonního UTP, napájení a dalších typů kabelů pro zvláštní účely.

Druhy vlnitých trubek pro pokládku elektrických sítí

Vlnitost pro kabely je vybrána v závislosti na vlastnostech každého jednotlivého projektu, může se lišit jak v materiálu použitém pro jeho výrobu, tak v konstrukci a designu.

Druhy vlnitých trubkových struktur pro kabel

Vlnité trubky pro vedení jsou:

1. Jednovrstvá (mají jedinou stěnu mezi vnějším a vnitřním povrchem výrobku).
2. Do zvlnění se umístí dvouvrstvá vrstva (vnitřní vrstva, obvykle hladká polymerní trubice).

Vlastnosti technických charakteristik zvlnění elektrických vodičů

V závislosti na očekávaných provozních podmínkách a instalačních vlastnostech vlnité trubky se při realizaci projektů rozlišují tyto typy produktů:

1. Plíce. Je schopen odolat zatížení až 320 N / 5 sq. viz. Mají malou tloušťku stěny, díky které mají vysoký stupeň flexibility. Optimální pro vnitřní zapojení. Snadno se montuje, opakuje geometrii povrchů a tím snižuje pracovní náklady pracovníků. Lehké vlnité trubky se používají při elektroinstalaci pod různými typy vnitřního ostění.
2. Střední. Vyrovnejte se zátěžemi až 750 N / 5 sq. viz. Mají dobrou flexibilitu, dostatečně silnou pro instalaci do vnitřních stěnových komor.
3. Těžký. Mohou být provozovány se zátěží až 1250 N / 5 sq. Výrobky mají zesílené stěny, což zvyšuje jejich pevnost. Používají se při instalaci kabelů pod betonový nebo cementový potěr, stejně jako při venkovních pracích na pokládce příkopových dálnic.
4. Extra těžký (vyztužený). Vydrží od 4000 N / 5 metrů čtverečních. cm a více. Dvouvrstvá konstrukce má vnitřní část spirály z ocelového drátu a pouzdro z plastu. Vhodné pro instalaci kabelů ve venkovních podmínkách (včetně pro pokládku zavěšených a podzemních rozvodů).

Vlnité trubky jsou bez ohledu na jejich materiál, tloušťku a provedení obvykle vybaveny speciálními kovovými sondami, které optimalizují proces tažení kabelů. Sonda je obvykle vyrobena z ocelového drátu, jehož konec se ohýbá ve formě háčku. K dispozici jsou také vlnité modely bez speciálních zařízení pro protahování. Jsou cenově dostupnější, ale vyžadují mnohem více práce v procesu kabeláže.

Vlnité trubky pro elektrické dráty se liší průměrem i způsobem balení.

Plastové nehořlavé zvlnění je k dispozici v několika verzích s průměrem průřezu, které se mění od 16 do 32 mm podél vnější hrany produktu. Plastové vlnité trubky vyrobené podle GOST mají následující poměr vnějšího a vnitřního průměru v mm: 16, 0 / 10, 7; 20, 0 / 14, 1; 25, 0 / 18, 3; 32, 0 / 24, 5; 40, 0 / 31, 5; 50, 0 / 39, 6.

Poměr vnějších a vnitřních průměrů kovových vln se liší od plastových, má následující hodnoty v mm: 9, 8 / 5, 1; 11, 0 / 7, 7; 13, 5 / 9, 7; 15, 6 / 11, 7; 19, 0 / 14, 7; 22, 0 / 18, 0; 30, 3 / 24, 5; 38, 0 / 31, 5; 45, 0 / 37, 5; 58, 0 / 49, 5; 71, 5 / 62, 5; 87, 5 / 78, 0.

V závislosti na materiálu použitém při výrobě se vlnité trubky pro elektroinstalaci dodávají v pozicích 2–25 nebo 50–100 m (pro kovové a plastové výrobky).

Co znamená barva zvlnění?

O účelu každého jednotlivého produktu řekne jeho barevné provedení. Barvy vlnitých trubek jsou schváleny normou:

• Šedá - obecný účel.
• Hnědá a černá - pro krmení domácích spotřebičů.
• Bílá - pro pokládání počítačových sítí.
• Červená - pro práci v podmínkách ulice.
• Modrá - pro pokládku podlahových topných systémů a instalaci vodovodu.
• Zelená - při instalaci telefonních linek.
• Žlutá - pro pokládání kabelů při vytváření plynárenských sítí.

Vlnité trubky

Podle účelu použití vlnitých trubek pro kabel jsou vyrobeny z materiálů různých technických a provozních charakteristik.

Základním materiálem pro výrobu trubek může být:

1. PVC (polyvinylchlorid). Má schopnost uhasit.
2. LDPE (vysokotlaký polyethylen). Používá se pro instalaci skrytého elektrického vedení na beton, cihlu a jiné podklady nepodléhající ohni. Podílí se na výrobě dvouvrstvých zvlnění jako vnějšího materiálu;
3. HDPE (nízkotlaký polyethylen). Plast, snadno zpracovatelný a zvlnění z něj vyrobené.
4. Polyamid (PA). Má hydrofobitu. Vlnité trubky vyrobené z tohoto materiálu se používají k elektrifikaci v podmínkách vysoké vlhkosti.
5. Polypropylen (PP). Polypropylenové zvlnění slouží jako dodatečná ochrana kabelů uložených v elektricky vodivých kanálech během monolitické konstrukce.
6. Metal Používá se při výrobě žáruvzdorných zesílených zvlnění a kovových hadic s izolací.

Kovové zvlnění má vysokou lokalizační schopnost, což jim umožňuje odolávat zkratu v kabeláži, aniž by v důsledku spálení stěn ztratily integritu. Tolerantní kovové výrobky tohoto typu rovněž podléhají extrémním teplotním rozdílům a také dlouhodobému vystavení nízkým (až -20 ° C) a vysokým (až 60 ° C) teplotám.

Náklady na vyztužené hadice výrazně převyšují cenu plastových výrobků, takže použití metalofry je relevantní pouze v podmínkách přísné potřeby v souladu s PUE.

Značení hadic na kovových hadicích znamená, že produkt odolá nejen vysokému tlaku, ale i po explozi si dokáže udržet své provozní vlastnosti. Takové vlnité trubky se používají k pokládání kabelů ve výrobním prostředí.

Instalace vlnitých trubek na kabel

Pracovní pravidla

Pro použití vlnitých trubek v kabeláži platí obecná pravidla:

1. Chcete-li položit skryté sítě, musí být brána provedena předem.
2. Plastové zvlnění se stříhá ostrým nožem, kovem - speciálními nůžkami na kov.
3. Při řezání zvlnění by měl být protahovací otvor, který je v nich k dispozici, nejprve držen kleštěmi, aby se zabránilo jeho sklouznutí do trubky, a po řezání se kousne štípačkou na vhodnou délku.
4. Při práci s monolitickými strukturami se pokládají vlnité trubky, dokud potěr nestvrdne, a pokládají se kabely.
5. Průměr zvlnění by měl být zvolen tak, aby byl dvojnásobkem celkového průměru drátů uložených v něm.
6. Pokud instalační plán sítí zahrnuje vytažení několika vodičů jedním zvlněním, stojí za to je zabalit spolu s elektrickou páskou. To usnadní další instalaci a zvýší dielektrické vlastnosti celé struktury.
7. Kovové rukávy vyžadují uzemnění z obou konců.
8. Je důležité zajistit, aby nedocházelo k prohýbání instalované zvlnění (mělo by se přibližovat k funkčním prvkům sítě tak, aby její hrana byla v jedné rovině s tělem).
9. V případě potřeby propojte vlnité trubky k sobě, je nutné použít přepravní boxy.
10. Zvlnění neohýbejte o více než 90 stupňů - abyste předešli ztrátě jeho integrity. Čím je větší tuhost použité objímky, tím menší je možný úhel ohybu.

Poškozené během instalace vlnité hadice nelze opravit a dále používat k určenému účelu, proto musí být instalace elektrických sítí ve zvlnění prováděna pečlivě, aby se zabránilo kontaktu plastových částí výrobků s ostrými částmi a rohy.

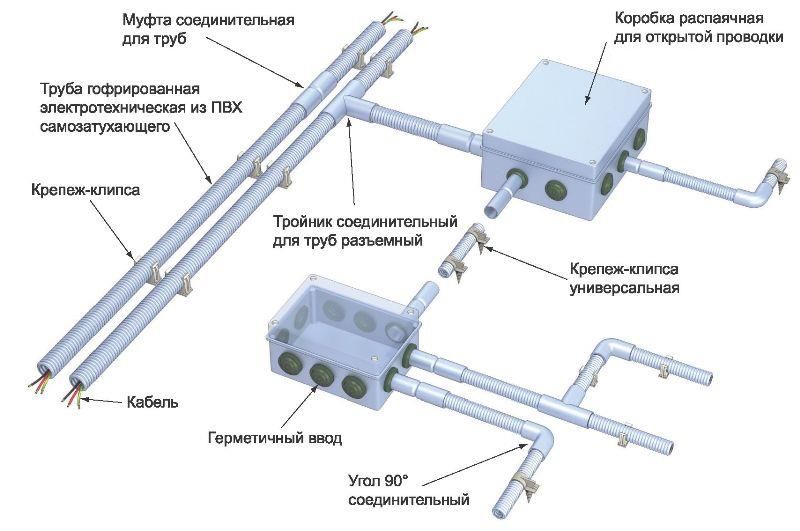

Proces vnitřní instalace

Instalace vlnitých trubek pod kabelem začíná označením pracovního prostoru pomocí úrovně budovy. Značky se aplikují na povrch v místech, kde prochází budoucí vedení elektrických sítí a předpokládané spoje hadic.

Podle provedených značek se hmoždinky instalují na povrch - ve vzdálenosti nejméně 30 cm (tento krok zamezí dalšímu prohýbání struktury). Montážní držáky odpovídající průměru zvlnění. U plastových pouzder je svorka vybrána ze stejného materiálu, ale je možné použít jako podpěru kovový drát, který je bezpečně připevněn k pracovní ploše pomocí šroubu.

Pokud máte v úmyslu zavěsit pouzdro pomocí kabelu, musí mít jeho materiál vysoký stupeň odolnosti proti deformaci, jinak se sestavená struktura v průběhu času prověší a ztratí počáteční technické vlastnosti.

Poté, co je plocha vyhrazená pro pokládku rozvodné sítě kompletně připravena (jsou brány, pokládky zákopů, instalovány potřebné konstrukce, dokončeno značení atd.), Můžete pokračovat s přímou instalací hadic.

Provádí se nezbytná měření a řezání požadovaného počtu trubek vhodné délky. Dále, pokud úkol nezahrnuje pokládání kabelů do nosných konstrukcí nebo do země, jsou dráty vtaženy do zvlnění použitím úplného ocelového drátu nebo zatažením objímek na kabel. To by mělo být provedeno s opatrností, aby nedošlo k poškození integrity rukávového konce kabelu.

V nepřítomnosti ocelového protahovacího proužku s vlnovcovou trubkou si to můžete udělat sami - z tenkého a dostatečně ohebného drátu. Můžete použít silnou nití, přetáhnout ji přes rukáv s kusem papíru přivázaným ke konci a výkonným vysavačem.

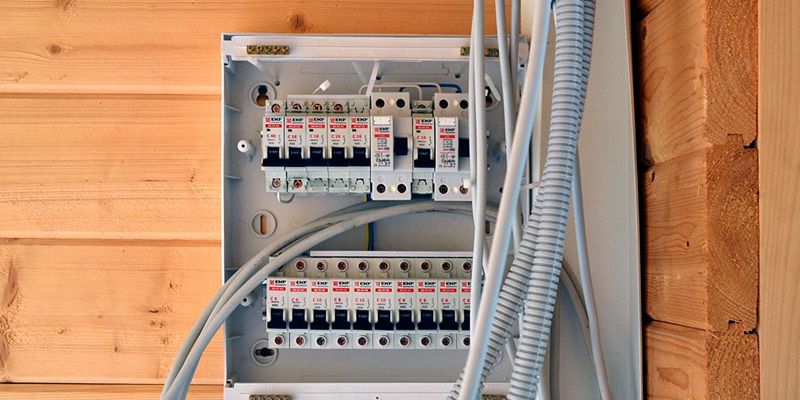

Připravené výřezy potrubí jsou upevněny na dříve označených sekcích, které se v případě potřeby spojují pomocí přepravních skříní, po kterých jsou připojeny k zásuvkám a štítům, přičemž konce jsou upevněny uvnitř skříňky zařízení.

Venkovní zvlnění

Metody pokládání kabelů v ulicích (včetně podél stěn budov a staveb) jsou upraveny následujícími dokumenty:

• „Elektrické zapojení PUE“, kapitola 2, odstavec 1.
• Podsekce „Zapojení“ a „Elektrická zařízení“ SNiP 3.05.06-85.
• Kapitola „Pokládka kabelů a vodičů na stěny budov“ OSTN-600-93 (průmyslové stavební a technické normy pro instalaci konstrukcí a komunikačních zařízení, vysílání a televize).

Kabel lze upevnit otevřeným způsobem - pomocí falešných závorek, pokud tato metoda nenarušuje architektonický vzhled budovy. Jinak bude nutné distribuovat rovnoběžně naskládané vlnité trubky s kabeláží alespoň 0, 5 metru.

Pokud projekt zahrnuje použití HDPE zvlnění, doporučuje se dodatečně chránit pouzdro před prověšením tahem kovového kabelu uvnitř o průměru 2-3 mm. V tomto případě je nutné použít kabelové svorky a spojovací prostředky (napínací spojky) na obou koncích vlnité trubky.

V případě vstupu kovové hadice položené ulicí do budovy je nutné zajistit uzemnění konstrukce.

Pokud je v cestě kladení potrubí překážka, doporučuje se za ni umístit další úsek objímky a poté prodloužit konec trubky hotového úseku pod překážku a spolehlivě spojit spojku s druhou částí potrubí.

Při upevňování objímek na svislý povrch kabelem je nutné zvolit průměr, napětí a rozpětí, jako u vzduchových proužků.

Při pokládání ulice ve výšce méně než 2, 3 metru od země budou zvlnění vyžadovat dodatečnou ochranu proti mechanickému poškození, které bude zajištěno trubkami HDPE, ocelovými trubkami, ohnutým kanálem nebo rohem.

Vlnité trubky s kabelem nejsou položeny přímo na zem: kufr je buď vyvýšen do výšky více než 50 cm od povrchu, nebo ponořen alespoň půl metru do země.

Vlastnosti výběru vlnité trubky

Většina vlnitých trubek na trhu se vyrábí v souladu s normami regulovanými společností GOST, což zaručuje spotřebiteli vysokou kvalitu a spolehlivost výrobků. Existují některá obecná pravidla, která vám umožní vybrat si správnou vlnitou trubku při nákupu:

• Pokud má produkt vnější vady malování nebo samotný materiál (tečky, rozptýlené), je pravděpodobně vyroben z recyklovaného plastu a není vysoce kvalitní.
• Ušetřete při nákupu trubek s úplným protahováním - vážně tím ušetříte náklady na práci při instalaci kabelu. Toto doporučení je zvláště důležité v případě výběru hadic malého průměru.
• Vlnitost by měla být vybírána přesně pro zamýšlený účel, se zaměřením na požadovaný průměr a barvu produktu, mluvením o doporučených způsobech jeho fungování.
• Je důležité vybrat rukávy v souladu s požadavky požární bezpečnosti navrhovaného zařízení (jakékoli trubky jsou vhodné pro nehořlavé povrchy, PVC nebo LDPE pro rámové konstrukce a kovové hadice odolné vůči ohni).

Je nutné předem vypočítat potřebnou délku zvlnění pro nadcházející práce a nakupovat materiál s rezervou - v případě poškození objímky během instalace.

Užitečné instalační doporučení

Následující doporučení pomohou optimalizovat proces instalace vlnitých trubek pro kabel a prodloužit jejich životnost:

1. Nepoužívejte zvlnění nad nechráněnými ostrými rohy.
2. Před zatažením do plastové vlnité trubky zabalte konec kabelu elektrickou páskou. To ji ochrání před mechanickým poškozením.
3. Při připojování samostatných částí rukávů používejte přepravní boxy.
4. Před nalitím monolitických struktur položte vlnité trubky a po vytvrzení povrchu kabely vytáhněte.
5. Pečlivě změřte pracovní prostor a proveďte záblesky pod zvlněním.
6. Externí kabeláž v uzavřených prostorech by měla být pokryta sádrokartonem nebo zavěšenými stropy.
7. Nezanedbávejte použití dodatečné ochrany vlnitých trubek při pokládání v místnostech s vysokou vlhkostí nebo na vysoce hořlavé povrchy.
8. Zakryjte konce zvlnění uvnitř krabic elektrických rozvodných zařízení: bude to chránit síť před mechanickým poškozením, poskytne další izolaci vedení.

Přísné dodržování technických parametrů vlnité trubky a správná instalace elektroinstalace vám umožní vytvořit bezpečnou, trvanlivou a esteticky přijatelnou elektrickou síť v téměř každém prostředí.
