Chcete-li vytvořit větrný generátor vlastními rukama, musíte dobře znát zařízení tohoto zařízení. Nejprve je vybrán elektrický generátor a turbína. Jejich instalace se provádí na speciálním stožáru upevněném prodloužením. Otáčením turbíny jsou lopatky, které jsou směrovány proudem větru. Výsledná energie je uložena v bateriích a poté přenesena do energetické sítě.

Pracovní princip

Princip činnosti generátoru větru je založen na přeměně mechanické energie na elektrickou energii. Lopatky poháněné větrem přenášejí rotaci na setrvačník. Díky rotoru začíná proces vytváření magnetického pole. Výsledkem je elektrický proud.

V domácích podmínkách se používají větrné elektrárny s nízkým výkonem. Jejich výkon je do 4 kW s napětím 220 wattů. Pracují offline, bez ohledu na městské sítě. Mají standardní sadu strukturálních prvků.

Druhy struktur

V závislosti na rovině rotace rotoru se větrné generátory dělí na:

  • Vertikální. Rotace turbíny probíhá v pravém úhlu k povrchu Země. Na práci postačuje malý vítr.
  • Horizontální Osa se otáčí rovnoběžně s rovinou Země.

Vertikální

Díky snadné údržbě se používají v domácích podmínkách. Všechny hlavní komponenty struktury jsou umístěny níže a nemají omezení přístupu. Jednotky nezávisí na směru větru, protože k rotaci dochází v jakémkoli směru.

Níže jsou varianty vertikálních generátorů větru, v závislosti na vestavěném mechanismu.

  • S ortogonálním rotorem. Struktura struktury zahrnuje několik lopatek, které jsou rovnoběžné s osou otáčení. Během provozu dochází k velkému dynamickému zatížení jednotky, což má vliv na jeho životnost. Pohyb lopatek je doprovázen hlukem, ale zařízení má vysokou účinnost a funkčnost.
  • S rotorem Daria. Má vysoký výkon a rychlost. Nízké náklady vznikají díky nízkým nákladům na zařízení. Nevýhody zahrnují nízkou účinnost a složitost, když ji sami provozujete.
  • S rotorem Savonius. Na ose je větrné kolo, sestávající z půlválců. Otáčí se jedním směrem a nezávisí na změně směru větru. Používá se pro údržbu elektráren. Nevýhodou je nízké využití proudu větru.
  • S rotorem s více lopatkami. Princip spočívá v tom, že proud větru je zachycen jednou řadou lopatek a přenášen do druhé. To zvyšuje produktivitu zařízení a zvyšuje jeho výkon.
  • Se spirálovým rotorem. Má složitou strukturu, ale díky rovnoměrnému pohybu fungují uzly struktury v tichém režimu. To ovlivňuje trvanlivost jednotky.

Výhody vertikálních větrných generátorů zahrnují:

  • práce je zajištěna i za slabého větru;
  • žádná závislost na proudu větru;
  • nízká údržba díky nízkému stožáru.

Nevýhodou je neefektivní využití síly větru v důsledku nízké rychlosti.

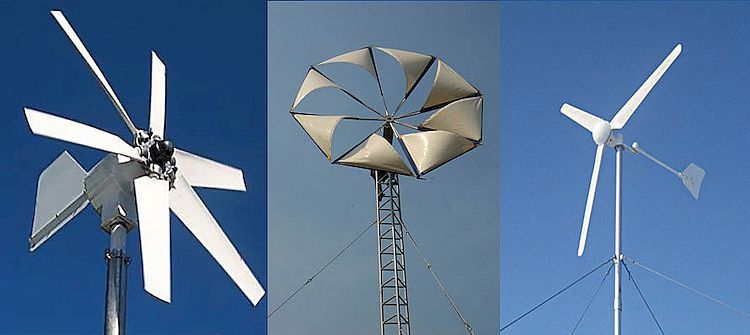

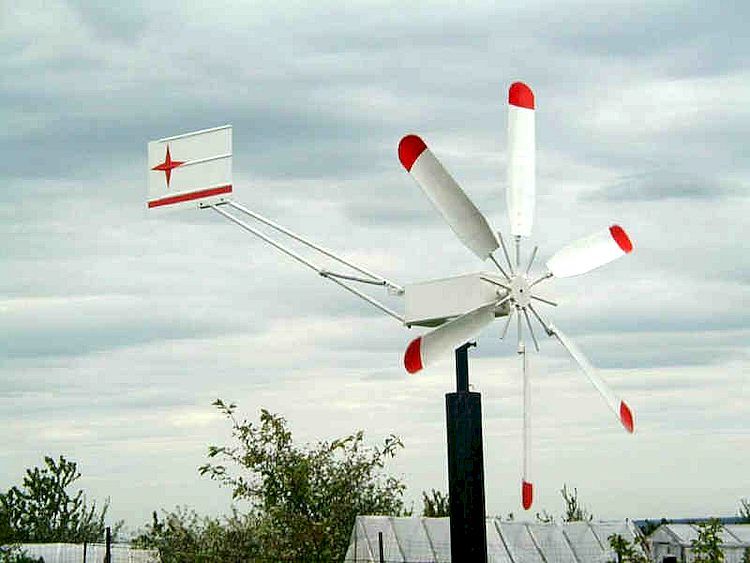

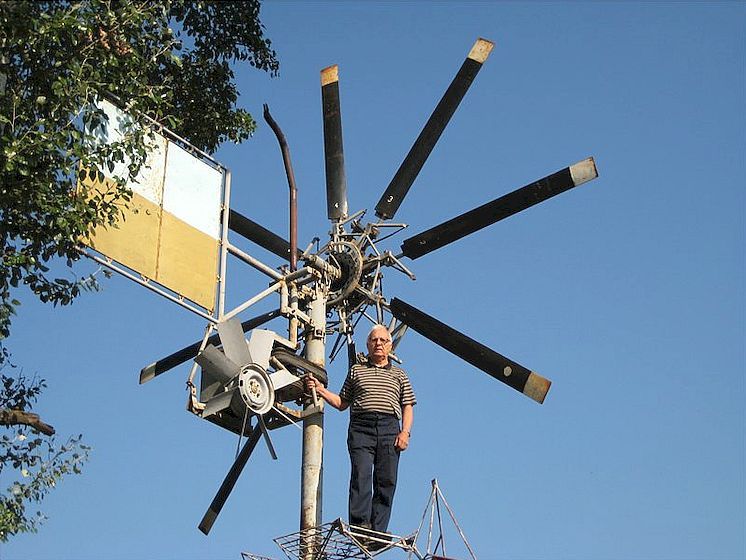

Horizontální

Takové generátory větru závisejí na směru větru. V závislosti na počtu nožů jsou rozděleny:

  • S 1 nebo 2 noži. Mají vysokou rychlost otáčení. Nízká hmotnost usnadňuje instalaci;
  • 3 loboval. Najděte široké použití v domácích podmínkách;
  • Až 50 nožů. Přitom mají vysokou setrvačnost.

Níže jsou uvedeny různé horizontální typy generátorů větru:

  1. Vybavení plachetnice. Princip činnosti je založen na pohybu pístů hydraulického systému s následným přijetím elektrické energie. Instalace je v provozu tichá, má vysoký výkon.
  2. Generátor létajícího větru - křídlo. Pracuje v nadmořské výšce 550 m.

Udělejte to sami pro sebe generátor pro 220 V

Chcete-li vytvořit takové zařízení, musíte vytvořit výkres. Podle jeho specifikace jsou připraveny hlavní uzly:

  • generátor;
  • čepele;
  • stožár.

Generátor

Výkon generátoru se volí do 3, 5 kW. Můžete si to udělat sami. Skládá se z:

  1. Stator. Odebírá se plech, vyříznou se 2 kruhy o průměru 500 mm. Na jednom z listů, které ustoupily kousek od okraje, jsou po obvodu nalepeny neodymové magnety. Jejich průměr je 50 mm, počet je 12 kusů. Umístění pólů se střídá. Stejný postup se provádí s druhou deskou, ale magnety jsou slepeny přesazením.
  2. Rotor. Připravuje se základna. Je převzato z nemagnetického materiálu. Na něj je připevněno 9 cívek, na kterých je navinut měděný drát o tloušťce 3 mm, pokrytý lakovou izolací. Počet otáček se tvoří od 70 do 90.
  3. Axis Důležitým bodem je jeho přesné umístění ve středu rotoru. Pokud je špatně vystředěn, v důsledku bití se struktura rychle uvolní.

Mezi 2 statory je umístěn rotor s mezerou 2 mm. Spojením vinutí vznikne jednofázový zdroj střídavého proudu.

Čepele

Materiál pro výrobu nožů se odebírá:

  • Strom. V procesu praskání;
  • Polypropylen Používá se pouze pro generátory s nízkým výkonem;
  • Metal Lepší dural. Silný a spolehlivý materiál pro výrobu lopatek jakékoli velikosti.

Vyrobené nože jsou namontovány na ose. Poté musí být vyvážené. Toho je dosaženo změnou jejich délky.

Instalace a spuštění stožáru

Stožár je instalován v místech, kde nejsou žádné vysoké budovy nebo lesní porosty. Vytvářejí bariéry proudění vzduchu.

Stožár je umístěn svisle. Čepele se zvedají do maximální výšky, kde je nejsilnější vítr. Po spuštění instalace se provede kontrola napětí.

Další vybavení

V poslední fázi je připojeno další zařízení. Skládá se z následujících jednotek:

  • Baterie Jsou nezbytné pro akumulaci přebytečné elektřiny. Jeho použití se provádí v klidném počasí.
  • Regulátor nabíjení. Vyžaduje se k řízení nabíjecího proudu.
  • Převaděč. Převede výsledný stejnosměrný proud na střídavý proud.

Sestavení větrného generátoru z pračky

Při výrobě větrného generátoru z pračky můžete získat produkt různých kapacit:

  • 0, 15 - 0, 2 kW. Rozsvítí se 2 pokoje a televizor bude fungovat;
  • 1 - 5 kW. Dostatečný výkon pro domácí spotřebiče;
  • 20 kW Nedojde k nedostatku elektřiny.

Příprava na práci

Jako generátor se používá motor z pračky. Může to být Vyatka nebo jiný sovětský model. Motor bude muset dokončit kompletní výměnu rotoru, takže si můžete jako alternativu zakoupit nový.

Kromě toho je nutné připravit:

  • neodymové magnety;
  • hřídel;
  • převodovka;
  • stožár;
  • oběžné kolo, ozubená kola;
  • příruba.

Výroba krok za krokem

Postupná výroba větrných generátorů z pračky je uvedena níže:

  1. Magnety se kupují. Rotor motoru je řezán na soustruhu a jsou v něm vytvořeny drážky. Přesně nastavili magnety. Neměly by existovat žádné odchylky, jinak budou držet pohromadě, a to ovlivní výkon jednotky.
  2. Upevňovací magnety přecházejí na superglue. Poté jsou pokryty papírem. Volný prostor se nalije epoxidovou pryskyřicí.
  3. Osa je vytvořena na soustruhu. Uvnitř je volný prostor pro elektrické zapojení. Držák je vytvořen.
  4. Čepele jsou vyrobeny ze stokové trubky. Její průměr je 16 cm a jsou řezány skládačkou.
  5. Instaluje se větrný generátor. Nejprve je namontován generátor, který je uzavřen pouzdrem, poté jsou nainstalovány lopatky, rotor a ocas.
  6. Stožár se 4 šrouby je namontován na betonovém podkladu. K instalaci pohonné jednotky se používá mechanismus závěsu.
  7. Po shromáždění instalace je drát natažen do rozvodného panelu.
  8. Jakmile jsou připojeny všechny prvky, provede se testování zařízení.

Sestavení větrného generátoru z automobilového generátoru

Náklady na zakoupený generátor jsou vysoké, takže je vhodné použít strojový generátor jako ekonomičtější variantu. Toto je hotové zařízení, na které chcete vrtuli nainstalovat a umístit na stožár.

Příprava na práci

Než začnete, musíte si připravit následující věci:

  • 12V automobilový generátor;
  • baterie
  • převodník pro přepnutí z 12 V na 220. Jeho výkon je 1, 2 kW.
  • k výrobě lopatek budete potřebovat kbelík nebo ocelovou hlaveň;
  • světlo automobilu;
  • voltmetr;
  • přepínač;
  • měděný drát, průřez od 2 mm;
  • několik svorek.

Kromě toho, nástroje: bruska, metr, tužka, sada klíčů.

Postup instalace

Základní instalační kroky:

  1. Ocelové sudy nebo kbelíky nejsou zcela rozřezány na 4 části. Symetricky vyvrtané otvory pro šrouby.
  2. Ne zcela řezané kovové části jsou ohnuty. To je tvorba lopatek. Nejprve je vyřešena otázka, kterým směrem bude rotace probíhat.
  3. Vyrobené nože jsou namontovány na kladce. Pomocí svorek je generátor namontován na stožár. Na základě schématu je shromážděno zapojení.
  4. Shromážděná elektrická část se kontroluje.

Služba

Aby systém fungoval dlouhou dobu, potřebuje kvalitní služby:

  1. Sledujte kartáče generátoru. Nejméně 1-2krát za měsíc zkontrolujte jejich seřízení a očistěte od nečistot.
  2. Zkontrolujte vyvážení kotouče.
  3. Všechny kovové části musí být opatřeny antikorozní směsí.
  4. Zkontrolujte napnutí lana stožáru.

Pro výrobu větrných elektráren vlastníma rukama je důležité najít vhodný generátor. Nejlepší volbou je pračka na auto nebo motor. Zbývající části struktury lze zakoupit bez zvláštních nákladů. Montáž struktury se provádí podle existujícího schématu.
